当前位置:首页>> 产品中心 >> 衬氟离心泵  产品详情

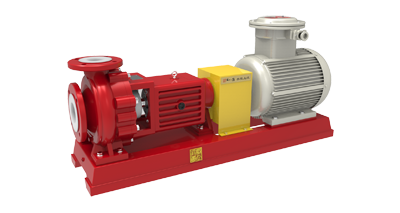

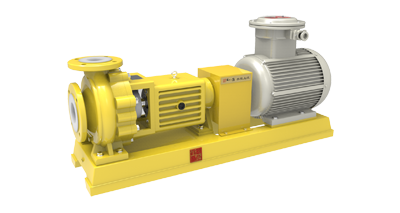

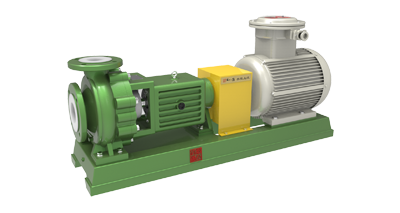

THF氟塑料离心泵
THF氟塑料离心泵 THF氟塑料离心泵 THF氟塑料离心泵 THF氟塑料离心泵 THF氟塑料离心泵

型号意义 THF80-65-160
T 企业代号
H 标准化工离心泵
F 氟塑料材质
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: THF衬氟离心泵
输送介质: 适用于高温盐酸,高温硫酸,高温混合酸及强酸性高温介质
适用行业: 化工,医药,制酸,氢氟酸,易燃,易爆,易挥发,高危行业
产品特点: 耐温性,耐腐性,又具有非常好的耐磨性和优良的抗冲击性能
结构形式: 卧式、泵与电机联轴器连接
口径: 25~250mm
流量: 5~1600m3/h
扬程: 3-125m
转速: 1450/2900r/min
工作温度: ≤180℃
压力等级: 1.6Mpa
功率: 0.75~250kw

一、产品简介:

产品概述:
衬氟离心泵第三代改良产品,是按国际标准并结合非金属泵的工艺设计制造,适用于长期输送任意浓度的强酸、碱、盐、强氧化剂等多种腐蚀性介质,其壳体采用金属外壳内衬聚全氟乙丙烯(FEP)及过流部件全部用塑料合金(PTFE、FEP)制成,集多种塑料泵之优点,具有耐腐蚀性强、耐磨性好、机械强度高、不老化、无毒素分解特点。在结构设计上,加粗了轴径、缩短了悬臂比,消除了化工泵的弊病,提高了运行稳定性,降低了维修费用和运行成本,泵的进出口均采用铸钢体加固,以增强了泵的耐压性。该泵具有耐腐、耐磨、耐高温、不氧化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
产品优点:
1.THF衬氟离心泵是按国际标准并结合非金属泵的工艺设计制造,具有耐腐、耐高温、不老化、机械强度高、高效节能等优点。
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.氟塑料(PTFE、FEP、PFA)是当今世界最优秀耐腐蚀材料(俗称:塑料王),可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;
4.轴封选用先进的外装式波纹管机械密封,不用拆卸即可调整机封,对磨的密封面可选配:碳化硅、无压烧结碳化硅、陶瓷、四氟、硬质合金等材料,以达到输送各种介质的要求,保证了机封的使用寿命。
5.无需独立润滑和冷却水,降低了能耗。
6.分为长支架轴联式和短支架直联式两种结构形式,无需拆卸管道,维修方便。
7.卧式安装,结构紧凑、国际标准设计,可与标准化工离心泵互换,方便用户更换和使用;
产品用途:广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于强酸碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6Mpa、流量:2-1400m3/h、扬程:3-125m、功率:0.55-400kw
适用温度: -20~120℃,采用新型材料耐温可达180℃;
注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。





二、结构图:

三、性能曲线图:

四、性能参数表:

型号 转速r/min 流量
m3/h
扬程
m
效率
汽蚀余量
m
进口X出口 mm

电机功率
kw

整机质量
kg

THF25-20-125 2900 2 20.5 25 2.5 25×20 1.1 75
3.2 20 32 2.5
5.5 18 46 2.5
1450 0.75 5.4 15 2.5 0.37 55
1 5 17 2.5
1.6 4.6 21 3
THF25-20-160 2900 1.5 34.3 19 2.5 25×20 1.5 80
2 32 22 2.5
3.2 29.6 25 3
1450 0.75 8.5 16 2.5 0.37 55
1 8 18 2.5
1.6 7.5 24 3
THF25-20-200A 2900 1.5 42 28 2.5 25×20 3 124
2 40 32 2.5
3.2 38 30 3
1450 0.75 10.5 15 2.5 0.55 90
1 10 18 2.5
1.6 9.5 24 3
THF25-20-200 2900 1.5 52.5 18 2.5 25×20 4 124
2 50 20 2.5
3.2 48 22 3
1450 0.75 13.1 15 2.5 0.75 90
1 12.5 18 2.5
1.6 12 24 3
THF25-20-250A 2900 1.5 62 26 2.5 25×20 7.5 225
2 60 30 2.5
3.2 58 28 3
1450 0.75 15.5 15 2.5 1.5 118
1 15 18 2.5
1.6 14.5 24 3
THF25-20-250B 2900 1.5 72 26 2.5 25×20 5.5 225
2 70 30 2.5
3.2 68 28 3
1450 0.75 18 15 2.5 1.1 118
1 17.5 18 2.5
1.6 17 24 3
THF25-20-250 2900 2 80 12 2.5 25×20 7.5 225
3.6 80 18 2.5
5.5 78.5 26 3
1450 0.75 20.5 11 2.5 1.5 118
1 20 16 2.5
1.6 19.5 24 3
THF32-20-125 2900 2 22 25 2.5 32×20 1.5 75
3.2 20 32 2.5
5.5 18.5 46 3
1450 1 5.4 24 2.5 0.55 45
1.6 5 22 2.5
2.75 4.6 22.5 3
THF32-20-160 2900 2 34.3 25 2.5 32×20 2.2 98
3.2 32 24 2.5
5.5 29.6 21.5 3
1450 1 8.5 18 2.5 0.55 55
1.6 8 22 2.5
2.75 7.5 24.5 3
THF32-20-200A 2900 2 42 32 2.5 32×20 4 140
3.2 40 36 2.5
5.5 38 34 3
1450 1 10.5 25 2.5 0.75 78
1.6 10 28 2.5
2.75 9.5 26 3
THF32-20-200 2900 2 52.5 22 2.5 32×20 4 140
3.2 50 26 2.5
5.5 48 28.5 3
1450 1 13.1 15 2.5 0.75 78
1.6 12.5 18 2.5
2.75 12 19.5 3
THF32-20-250A 2900 2 62 26 2.5 32×20 7.5 160
3.2 60 30 2.5
5.5 58 28 3
1450 1 15.5 15 2.5 1.1 98
1.6 15 18 2.5
2.75 14.5 24 3
THF32-20-250B 2900 2 72 26 2.5 32×20 7.5 160
3.2 70 30 2.5
5.5 68 28 3
1450 1 18 15 2.5 1.1 98
1.6 17.5 18 2.5
2.75 17 24 3
THF32-20-250 2900 2 82 16 2.5 32×20 11 160
3.2 80 20 2.5
5.5 78.5 23 3
1450 1 20.5 15 2.5 1.5 98
1.6 20 18 2.5
2.75 19.5 24 3
THF40-25-125 2900 6.3 22 30 2.5 40×25 2.2 75
8 32 31 2.5
10 30 32 3
1450 2.2 5.4 26 2.5 0.55 42
3.2 5 28 2.5
4.2 4.6 32 3
THF40-25-160 2900 6.3 32 30 2.5 40×25 3 124
8 32 31 2.5
10 30 32 3
1450 2.2 8.5 23 2.5 0.55 78
3.2 8 25 2.5
4.2 7.5 28 3
THF40-25-200A 2900 4.4 42 26 2.5 40×25 4 170
6.3 40 33 2.5
8.3 38 32 3
1450 2.2 10.5 25 2.5 0.55 102
3.2 10 28 2.5
4.2 9.5 26 3
THF40-25-200 2900 6.3 52.5 20 2.5 40×25 5.5 170
8 50 23 2.5
10 48 30 3
1450 2.2 13.1 25 2.5 1.1 102
3.2 12.5 28 2.5
4.2 12 26 3
THF40-25-250A 2900 4.4 62 24 2.5 40×25 7.5 255
6.3 60 28 2.5
8.3 58 28 3
1450 2.2 15.5 20 2.5 1.1 155
3.2 15 24 2.5
4.2 14.5 22 3
THF40-25-250B 2900 4.4 72 24 2.5 40×25 11 255
6.3 70 28 2.5
8.3 68 28 3
1450 2.2 18 20 2.5 1.5 155
3.2 17.5 24 2.5
4.2 17 22 3
THF40-25-250 2900 4.4 82 24 2.5 40×25 11 255
6.3 80 28 2.5
8.3 78.5 28 3
1450 2.2 20.5 20 2.5 1.5 155
3.2 20 24 2.5
4.2 19.5 22 3
THF50-32-125 2900 7.5 22 43 2 50×32 3 110
12.5 20 51 2
15 18.5 49 2.5
1450 3.75 5.4 40 2 0.55 55
6.3 5 45 2
7.5 4.6 42 2.5
THF50-32-160 2900 7.5 34.3 35 2 50×32 4 135
12.5 32 47 2
15 29.6 47 2.5
1450 3.72 8.5 30 2 0.55 68
6.3 8 40 2
7.5 7.5 40 2.5
THF50-32-200A 2900 7.5 42 28 2 50×32 5.5 180
12.5 40 39 2
15 38 43 2.5
1450 3.7 10.5 23 2 0.75 170
6.3 10 33 2
7.5 9.5 36 2.5
THF50-32-200 2900 7.5 52.5 28 2 50×32 7.5 180
12.5 50 40 2
15 48 48 2.5
1450 3.7 13.1 22 2 1.1 170
6.3 12.5 33 2
7.5 12 40 2.5
THF50-32-250A 2900 7.5 62 23 2 50×32 7.5 255
12.5 60 33 2
15 58 36.5 2.5
1450 3.75 15.5 17 2 1.1 155
6.3 15 27 2
7.5 14.5 31 2.5
THF50-32-250B 2900 7.5 72 23 2 50×32 15 255
12.5 70 33 2
15 68 36.5 2.5
1450 3.75 18 17 2 2.2 155
6.3 17.5 27 2
7.5 17 31 2.5
THF50-32-250 2900 7.5 82 23 2 50×32 18.5 255
12.5 80 33 2
15 78.5 36.5 2.5
1450 3.75 20.5 17 2 2.2 155
6.3 20 30 2
7.5 19.5 33 2.5
THF65-50-125 2900 15 21.8 46 2 65×50 4 135
25 20 61 2
30 18.5 67 2.5
1450 7.5 5.35 46 2 0.55 75
12.5 5 61 2
15 4.7 67 2.5
THF65-50-160 2900 15 35 46 2 65×50 5.5 155
25 32 56 2
30 30 65 2.5
1450 7.5 8.8 40 2 1.1 145
12.5 8 51 2
15 7.2 60 2.5
THF65-40-200A 2900 15 42 41 2 65×40 7.5 210
25 40 52 2
30 38 53.5 2.5
1450 7.5 10.5 35 2 1.5 132
12.5 10 46 2
15 9.5 47.5 2.5
THF65-40-200 2900 15 53 35 2 65×40 11 210
25 50 51 2
30 47 48 2.5
1450 7.5 13.2 30 2 1.5 132
12.5 12.5 46 2
15 11.8 42 2.5
THF65-40-250A 2900 15 62 34 2 65×40 15 360
25 60 46 2
30 58 50 2.5
1450 7.5 15.5 28 2 2.2 240
12.5 15 39 2
15 14.5 43 2.5
THF65-40-250B 2900 15 72 34 2 65×40 18.5 360
25 70 46 2
30 68 50 2.5
1450 7.5 18 28 2 3 240
12.5 17.5 39 2
15 17 43 2.5
THF65-40-250 2900 15 82 33 2 65×40 22 360
25 80 48 2
30 78 50 2.5
1450 7.5 21 28 2 4 240
12.5 20 43 2
15 19.4 45 2.5
THF65-40-315A 2900 15 105 28 2.5 65×40 30 480
25 100 39 2.5
30 98 42.5 3
1450 7.5 26.2 22 2.5 5.5 260
12.5 25 33 2.5
15 24.5 37 3
THF65-40-315 2900 15 127 28 2.5 65×40 37 480
25 125 39 2.5
30 123 42.5 3
1450 7.5 32.3 22 2.5 5.5 260
12.5 32 33 2.5
15 31.7 37 3
THF80-65-125 2900 30 22.5 52 3 80×65 7.5 195
50 20 65 3
60 18 70 3.5
1450 15 5.6 50 2.5 1.1 125
25 5 64 2.5
30 4.5 68 3
THF80-65-160 2900 30 36 60 2.5 80×65 11 228
50 32 64 2.5
60 29 53 3
1450 15 9 58 2.5 1.5 145
25 8 62 2.5
30 7.2 50 3
THF80-50-200A 2900 30 42 53 2.5 80×50 15 250
50 40 63 2.5
60 38 62 3
1450 15 10.5 44 2.5 2.2 155
25 10 57 2.5
30 9.5 58 3
THF80-50-200 2900 30 53 53 2.5 80×50 15 250
50 50 63 2.5
60 47 55 3
1450 15 13.2 49 2.5 3 155
25 12.5 57 2.5
30 11.8 48 3
THF80-50-250A 2900 30 62 44 2.5 80×50 22 480
50 60 57 2.5
60 58 59 3
1450 15 15.5 39 2.5 3 370
25 15 51 2.5
30 14.5 52.5 3
THF80-50-250B 2900 30 72 44 2.5 80×50 30 480
50 70 57 2.5
60 68 59 3
1450 15 18 39 2.5 4 400
25 17.5 51 2.5
30 17 52.5 3
THF80-50-250 2900 30 84 48 2.5 80×50 37 480
50 80 56 2.5
60 75 50 3
1450 15 21 39 2.5 5.5 400
25 20 51 2.5
30 18.8 52.5 3
THF80-50-315A 2900 30 105 39 2.5 80×50 45 560
50 100 51 2.5
60 98 52.5 3
1450 15 26.2 35 2.5 7.5 476
25 25 46 2.5
30 24.5 47.5 3
THF80-50-315 2900 30 128 39 2.5 80×50 55 560
50 125 51 2.5
60 123 52.5 3
1450 15 32.5 35 2.5 11 476
25 32 46 2.5
30 31.5 47.5 3
THF100-80-125 2900 60 24 64 4 100×80 11 245
100 20 65 4.5
120 16.5 63 5
1450 30 6 60 2.5 1.5 198
50 5 64 2.5
60 4 63 3
THF100-80-160 2900 60 36 60 3.5 100×80 18.5 250
100 32 70 4
120 28 65 5
1450 30 9.2 58 2 3 192
50 8 69 2.5
60 6.8 68 3.5
THF100-65-200A 2900 60 42 63 3 100×65 30 480
100 40 72 3.6
120 38 71 4.8
1450 30 10.5 60 2 4 180
50 10 68 2
60 9.5 63 2.5
THF100-65-200 2900 60 54 63 3 100×65 37 256
100 50 68 3.6
120 47 56 4.8
1450 30 13.5 60 2 5.5 246
50 12.5 68 2
60 11.8 63 2.5
THF100-65-250A 2900 60 62 57 3.5 100×65 37 382
100 60 68 3.8
120 58 67 4.8
1450 30 15.5 50 2 5.5 342
50 15 63 2
60 14.5 64 2.5
THF100-65-250B 2900 60 72 57 3.5 100×65 45 480
100 70 68 3.8
120 68 67 4.8
1450 30 18 50 2 5.5 360
50 17.5 63 2
60 17 64 2.5
THF100-65-250 2900 60 87 60 3.5 100×65 45 550
100 80 68 3.8
120 74.5 67 4.8
1450 30 21.3 50 2 7.5 420
50 20 65 2
60 19 64 2.5
THF100-65-315A 2900 60 105 48 3 100×65 55 670
100 100 62 3.6
120 98 64 4.2
1450 30 26.2 44 2 7.5 580
50 25 58 2
60 24.5 60 2.5
THF100-65-315 2900 60 133 63 3 100×65 75 670
100 125 65 3.6
120 118 62 4.2
1450 30 34 60 2 11 580
50 32 64 2
60 30 63 2.5
THF125-100-200 2900 120 57.5 54 4.5 125×100 55 660
200 50 68 4.5
240 44.5 61 5
1450 60 14.5 59 2.5 11 540
100 12.5 72 2.5
120 11 71 3
THF125-100-250A 2900 120 62 63 3.8 125×100 55 850
200 60 75 4.2
240 58 74 5
1450 60 15.5 59 2.5 11 660
100 15 72 2.5
120 14.5 71 3
THF125-100-250B 2900 120 72 63 3.8 125×100 75 850
200 70 75 4.2
240 68 74 5
1450 60 18 59 2.5 15 660
100 17.5 72 2.5
120 17 71 3
THF125-100-250 2900 120 87 57 3.8 125×100 75 850
200 80 68 4.2
240 72 67 5
1450 60 21.5 56 2.5 15 660
100 20 62 2.5
120 18.5 58 3
THF125-100-315A 1450 60 26.2 57 2.5 125×100 18.5 950
100 25 68 2.5
120 24.5 67 3
THF125-100-315 1450 60 33.5 66 2.5 125×100 22 950
100 32 77 2.5
120 30.5 68 3
THF125-100-400A 1450 60 42 56 2.5 125×100 30 1050
100 40 62 2.5
120 38 58 3
THF125-100-400 1450 60 52 63 2.5 125×100 37 1050
100 50 75 2.5
120 48.5 72 3
THF150-125-250 1450 120 22.5 61 3 150×125 22 632
200 20 67 3
240 17.5 63 3.5
THF150-125-315 1450 120 34 72 2.5 150×125 45 700
200 32 74 2.5
240 29 75 3
THF150-125-400A 1450 120 42 61 2.5 150×125 45 1180
200 40 70 2.8
240 38 63 3.5
THF150-125-400 1450 120 53 61 2.5 150×125 55 1180
200 50 70 2.8
240 46 63 3.5
THF200-150-250 1450 240 21.5 67 3.5 200×150 55 700
400 20 79 4.3
460 17.5 77 5
THF200-150-315 1450 240 37 67 3 200×150 75 1180
400 32 78 3.5
460 28.5 75 4
THF200-150-400A 1450 240 42 67 3 200×150 90 1420
400 40 78 3.8
460 38 75 4.5
THF200-150-400 1450 240 55 68 3 200×150 110 1420
400 50 73 3.8
460 45 77 4.5
THF250-200-250 1450 600 22 78 4.1 250×200 55 1300
800 20 82 5
960 16 81 6
THF250-200-315 1450 600 34 76 4.8 250×200 90 2050
800 32 80 5.5
960 28 79 6.4
THF250-200-400A 1450 600 42 59 3.5 250×200 110 2500
800 40 72 4.3
960 38 71 5
THF250-200-400 1450 600 54.5 59 3.5 250×200 160 2500
800 50 72 4.3
960 39 71 5
THF300-250-315 1450 1550 35 68 3.6 300×250 220 2980
1400 32 84 4.5
1300 26 75 5.4
THF300-250-400 1450 1550 55 65 4.1 300×250 250 5000
1400 50 78 5
1300 42.5 75 6

产品实景

检测中心:

使用现场



售后服务
