当前位置:首页>> 产品中心 >> 石油化工流程磁力泵  产品详情

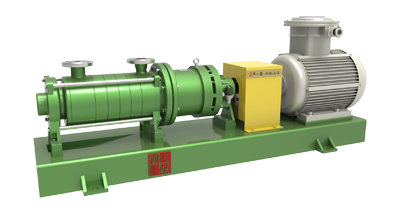

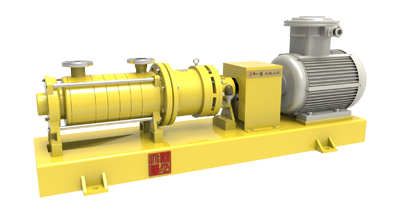

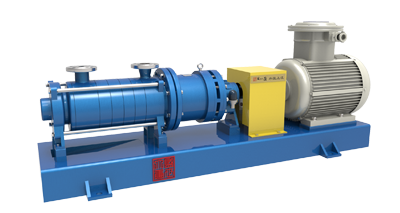

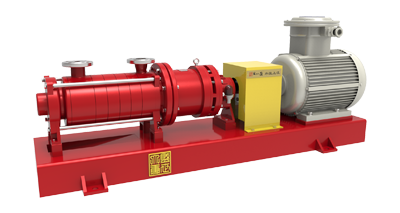

TCD多级磁力泵
TCD多级磁力泵 TCD多级磁力泵 TCD多级磁力泵 TCD多级磁力泵 TCD多级磁力泵
型号意义 TCD12-50
T 企业代号
C 磁力驱动型
D 多级型
12 进口口径65mm
50 叶轮名义直径50mm
名称: TCD多级磁力泵/多级无泄漏磁力泵/ 多级无密封磁力泵/ API685磁力泵/无泄漏磁力泵/双层壳体磁力驱动多级离心泵
输送介质: 醇,苯,酚,脂,氯等中性或腐蚀性液体
适用行业: 石油,化工,炼油,煤化工,医药,易燃,易爆,易挥发,高危行业
产品特点: 无泄漏、设计有二次密封
结构形式: API685-2000标准、卧式、泵与电机联轴器连接
口径: 25~100mm
流量: 2-20m3/h
扬程: 20-400m
转速: 1450/2900r/min
工作温度: -20~+350℃
压力等级: 1.6-6.4Mpa
功率: 3-160kw
材料: 316L、TA2、HC276

一、产品简介:

产品概述:
TCD无泄漏石油化工流程多级磁力泵是我公司在解决小流量,高扬程的流体输送难题而设计。其结构、水力及磁路设计采用先进新颖技术,首家成功地将磁力驱动技术应用于多级磁力离心泵,彻底解决了大功率,大间隙磁路设计及高工作压力下多级泵的轴向力平衡及静密封问题。同时采用磁力驱动联轴器及轴承失效监控装置的配合,更保障了泵长期安全可靠运行。
产品优点:
1.TCD无泄漏石油化工流程多级磁力泵是我公司根据HG/T 2730-2012.API685-2000自行研发设计卧式径向剖分,外壳为筒形结构,内壳为节段式结构全密封、无泄漏、无污染的流量小、扬程高、体积小新型工业用泵;
2.泵体、内转子、泵盖、叶轮、隔离套和泵轴等过流部件材质可采用304、316、316L、904、TA2、HC276等材质精密铸造成型;
3.泵体和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造,应能承受高速高压液体的冲刷,且能够承受瞬时热冲击的影响,具有高抗汽蚀能力、尺寸精准、流道光洁、互换性好,保证泵的耐腐蚀性和耐压性;
4.叶轮采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造,保证了可靠的扭矩传递,其闭式结构,流道优化设计、高效率、低NPSHR值、互换性好,保证了泵流量及扬程稳定性;
5.隔离套是采用316L、TA2、HC276等材质及低漩涡隔套设计,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。可选用高电阻率、高强度的HC276材料制作隔离套,在降低涡流方面效果十分明显,消除所有多余的热量而减少了能耗;具有较高的耐破裂压力、安全系数高,同时将泵腔与外界完全隔离,使泵室完全处于密封状态,是输送过程中达到无泄漏。
6.动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅,碳化钨等材料,其具有强度高、耐磨性及任性好、抗腐蚀性强,有效地保证泵的使用寿命;
7.磁块选用钐钴2:17,它的磁能积为28兆高斯奥特斯,可耐受温度的极限是350℃,可以最大程度避免退磁,使得磁材料的理论使用寿命高达20年;
8.泵轴向力自平衡结构是利用流体水力学原理,通过流体压差自动平衡轴向力,滚动轴承的推力盘只是在启动和停车瞬间承受不平衡轴向力,能做到在工况点轴向力几乎为零,大大提高了整机运行的稳定性;
9.磁力泵采用双滑动轴承结构,运行更平稳,使介质流通顺畅、滑动轴承的润滑效果最佳;轴套和滑动轴承中的弹性垫片结构,延长轴承的使用寿命,减少泵的振动,同时避免了由于高温条件引起的滑动轴承胀裂;
10.无泄漏,所有密封点采用封闭式静密封密封,通过磁性联轴器驱动,不需要氮气密封,安全、经济和高效,彻底解决了介质泄漏;
11. 传动部件滚动轴承采用SKF或NSK油脂润滑免维护轴承。
12. 内循环的冷却和润滑方式,更适宜输送各种流体介质,包括易汽化介质;
13. 根据介质温度选用底脚支承(基本型)和中心支承(高温型)。
产品用途:广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于易燃、易爆、易挥发、有毒、高温、强酸碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6-6.4Mpa、流量:2-20m3/h、扬程:20-400m、功率:3-160kw;
适用温度:-20~120℃,采用新型材料耐温可达-20~400℃;
选装配件:温度监控装置,防空运转装置,泄漏监控装置;
注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。

二、性能参数表:

三、性能参数表:

TCD标准性能表
泵 型 号 流量(m3/h) 扬程(m) 转速(r/min) 效率(%) 功率(kW) 必需汽蚀余量NPSHr(m)
轴功率 电机功率
TCD1.6-50 2   100 2950 13 3.35 7.5 2
3 150 5.03 11
4 200 6.07 15
5 250 8.38 15
6 300 10.05 18.5
7 350 11.73 22
8 400 13.4 22
TCD3-43 2 3 86 2950 13.5 5.2 7.5 2
3 129 7.8 11
4 172 10.4 15
5 215 13 18.5
6 258 12 17.6 22
7 301 20.5 30
8 344 23.4 30
9 387 26.3 37
10 430 29.3 37
TCD6-25 3 6.3 75 2950 33 3.9 5.5 2.5
4 100 5.2 7.5
5 125 6.5 11
6 150 7.8 11
7 175 9.1 15
8 200 10.4 15
9 225 11.7 15
10 250 13 18.5
11 275 14.3 18.5
12 300 15.6 22
TCD6-43 2 6 86 2950 21 6.7 11 2
3 129 10 15
4 172 13.4 18.5
5 215 16.7 22
6 258 20.1 30
7 301 23.4 30
8 344 26.8 37
9 387 30.1 37
10 430 33.4 45
TCD10-40 2 10 80 2950 33 6.6 11 2.3
3 120 9.9 15
4 160 13.2 18.5
5 200 16.5 22
6 240 19.8 30
7 280 23.1 30
8 320 26.4 37
9 360 29.7 37
10 400 33 45
TCD12-25 3 12.5 75 2950 42 6.08 7.5 2
4 100 8.1 11
5 125 10.1 15
6 150 12.2 15
7 175 14.2 18.5
8 200 16.2 22
9 225 18.3 22
10 250 20.3 30
11 275 22.3 30
12 300 24.3 30
TCD12-50 3 12.5 150 2950 28 18.2 30 2.7
4 200 24.3 30
5 250 30.4 37
6 300 36.5 45
7 350 42.5 55
8 400 48.6 55
9 450 54.7 75
10 500 60.8 75
11 550 66.8 90
12 600 72.9 90
TCD25-30 3 25 90 2950 50 12.2 15 2.9
4 120 16.3 22
5 150 20.4 30
6 180 24.5 30
7 210 28.6 37
8 240 32.7 45
9 270 36.8 45
10 300 40.8 55
TCD25-50 2 25 100 2950 40 17 22 2.9
3 150 25.5 37
4 200 34 45
5 250 42.5 55
6 300 51 75
7 350 59.5 75
8 400 68 90
9 450 76.6 110
10 500 85.1 110
TCD46-30 3 46 90 2950 58 19.4 30 3.5
4 120 25.9 37
5 150 32.4 45
6 180 38.9 55
7 210 45.3 55
8 240 51.8 75
9 270 58.3 75
10 300 64.8 90
TCD46-50 2 46 100 2950 51 24.6 30 3.5
3 150 36.8 45
4 200 49.1 75
5 250 61.4 75
6 300 73.7 90
7 350 85.9 110
8 400 98.2 132
9 450 110 132
10 500 122 160
11 550 135 160
12 600 147 185
TCD85-45 2 85 90 2950 56 37 45 4.2
3 135 55 75
4 180 74 90
5 225 93 110
6 270 112 160
7 315 130 160
8 360 149 185
9 405 167 220
TCD85-80 2 85 160 2950 53 70 90 4.4
3 240 104 132
4 320 139 185
5 400 174 220
6 480 208 250
7 560 243 315
TCD155-30 3 155 90 1480 63 60 75 3.6
4 120 80 110
5 150 100 132
6 180 120 160
7 210 140 185
8 240 160 200
9 270 180 220
10 300 200 250
TCD280-43 2 280 86 1480 65 100 132 4
3 129 151 185
4 172 201 250
5 215 250 315
