当前位置:首页>> 产品中心 >> 金属无泄漏磁力泵  产品详情

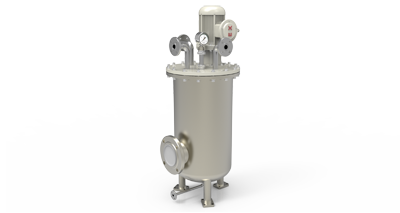

TYDC双壳无泄漏液氯磁力泵
TYDC双壳无泄漏液氯磁力泵 TYDC双壳无泄漏液氯磁力泵 TYDC双壳无泄漏液氯磁力泵 TYDC双壳无泄漏液氯磁力泵 TYDC双壳无泄漏液氯磁力泵

型号意义 TYCD50-32
T 企业代号
Y 液下泵
CD 化工泵
50 进口口径80mm
32 扬程32
名称: TYCD无泄漏双壳磁力液下泵/无泄漏液氯磁力泵/双壳液氯磁力泵/液氯专用泵
输送介质: 液氯
适用行业: 氯碱,化工,易燃,易爆,易挥发,高危行业
产品特点: 双隔离套保护,二次密封报警、无泄漏
结构形式: API685标准、桶袋式、泵与电机直联轴器连接
口径: 25~125mm
流量: 1.8-400m3/h
扬程: 15-125m
转速: 1450/2900r/min
工作温度: -20~+200℃
压力等级: 1.6-5.0Mpa
功率: 1.5-110kw
材料: 304、304L、316、316L、HC276

一、产品简介:

产品概述
TYCD无泄漏双壳磁力液下泵是介质在输送过程中防止外泄要求全封闭的适用场合而设计的液下式结构形式的泵型,其接触液体的液下部分全部采用不锈钢制造,泵主机部分全部放置在液体内,采用静密封设计,没有传统的机械密封,介质可与外部空气完全隔离,真正达到无泄漏,特别适用于,易燃,易爆,有毒,高危介质,具有耐腐蚀范围广、效率高、轴联接结构安全可靠、拆卸方便等优点,无需灌液即能抽送,由于泵运转产生的轴向力及径向力分别由滚动轴承和滑动轴承支撑,因此运行宁静无噪音,是真正集环保与节能于一身的高、科、持产品,具有耐腐蚀性强、耐磨性好、机械强度高、食品级、设计合理、结构紧凑、性能可靠、使用维修方便、效率高、高效节能。
产品优点:
1.TYCD无泄漏双壳磁力液下泵是我公司根据HG/T2730-2012、API685-2000自行研发设计全密封、无泄漏、无污染的双壳体结构,密封点少,结构紧凑,通用性强,立式安装,维修更方便新型工业用泵;
2.泵体、内转子、泵盖、叶轮、隔离套和泵轴等过流部件材质可采用304、316、316L、904、TA2、HC276等材质;
3.泵体和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造,具有高抗汽蚀能力,尺寸精准,流道光洁,保证泵的耐腐蚀性和耐压性;
4.叶轮采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造,保证了可靠的扭矩传递,其闭式结构,流道优化设计,高效率,低NPSHR值,保证了泵流量及扬程稳定性;
5.隔离套是采用316L、TA2、HC276等材质及低漩涡隔套设计,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。选用高电阻率、高强度的316L、TA2、HC276等材质,在降低涡流方面效果十分明显,具有较高的耐破裂压力、安全系数高,同时将泵腔与外界完全隔离,使泵室完全处于密封状态,是输送过程中达到无泄漏。
6.动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅,碳化钨等材料,其具有强度高、耐磨性及任性好、抗腐蚀性强,有效地保证泵的使用寿命,滚动轴承采用进口NSK或SKF油脂润滑免维护轴承;
7.磁块选用钐钴2:17,它的磁能积为28兆高斯奥特斯,可耐受温度的极限是350℃,可以最大程度避免退磁,使得磁材料的理论使用寿命高达20年;
8.泵轴向力自平衡结构是利用水力学原理,通过流体压差自动平衡轴向力,滚动轴承的推力盘只是在启动和停车瞬间承受不平衡轴向力,能做到在工况点轴向力几乎为零,大大提高了整机运行的稳定性;
9.磁力泵采用双滑动轴承结构,运行更平稳,使介质流通顺畅、滑动轴承的润滑效果最佳;轴套和滑动轴承中的弹性垫片结构,延长轴承的使用寿命,减少泵的振动,同时避免了由于高温条件引起的滑动轴承胀裂;
10.无泄漏,所有密封点采用封闭式静密封密封,通过磁性联轴器驱动,不需要氮气密封,安全、经济和高效,彻底解决了介质泄漏;
产品用途:广泛应用于石油、化工、煤化,制碱、冶炼、稀土、农药、染料、医药、科研机构、国防工业等生产流程中易挥发,易燃、易爆,有毒、有害等高危介质的输送。
性能范围:设计压力1.6-5.0Mpa;流量1.8-400m3/h;扬程15-125m;功率1.5-110kw;
适用温度:-20~350℃;
注意事项:输送比重大于1.3mg/cm3的介质应在订货时说明;禁止空运转;禁止输送含有颗粒或有结晶的介质。

二、结构图:



三、性能曲线图:

四、性能参数表:

型号 转速
r/min
流量
m3/h
扬程
m
效率
汽蚀余量
m
进口X出口
mm
电机功率
kw
25TYDC-20 2900 1.5 22 28 2.5 25×20 2.2
2 20 34.5 2.5
3.2 18.5 36 3
25TYDC-32 2900 1.5 34.3 24 2.5 25×20 3
2 32 32 2.5
3.2 29.6 33 3
25TYDC-50 2900 1.5 52.5 28 2.5 25×20 5.5
2 50 32 2.5
3.2 48 30 3
25TYDC-80 2900 1.5 82 26 2.5 25×20 11
2 80 30 2.5
3.2 78.5 28 3
32TYDC-20 2900 2 22 40 2.5 32×20 2.2
3.2 20 44 2.5
5.5 18.5 42 3
32TYDC-32 2900 2 34.3 40 2.5 32×20 3
3.2 32 44 2.5
5.5 29.6 42 3
32TYDC-50 2900 2 52.5 32 2.5 32×20 5.5
3.2 50 36 2.5
5.5 48 34 3
32TYDC-80 2900 2 82 26 2.5 32×20 11
3.2 80 30 2.5
5.5 78.5 28 3
40TYDC-20 2900 4.4 22 41 2.5 40×25 2.2
6.3 20 46 2.5
8.3 18.5 43 3
40TYDC-32 2900 4.4 34.3 35 2.5 40×25 3
6.3 32 40 2.5
8.3 29.6 38 3
40TYDC-50 2900 4.4 52.5 26 2.5 40×25 7.5
6.3 50 33 2.5
8.3 48 32 3
40TYDC-80 2900 4.4 82 24 2.5 40×25 11
6.3 80 28 2.5
8.3 78.5 28 3
50TYDC-20 2900 7.5 22 43 2 50×32 3
12.5 20 51 2
15 18.5 49 2.5
50TYDC-32 2900 7.5 34.3 33 2 50×32 4
12.5 32 44.5 2
15 29.6 46 2.5
50TYDC-50 2900 7.5 52.5 28 2 50×32 7.5
12.5 50 37 2
15 48 40.5 2.5
50TYDC-80 2900 7.5 82 23 2 50×32 15
12.5 80 32 2
15 78.5 36.5 2.5
65TYDC-20 2900 15 21.8 37 2 65×50 4
25 20 57 2
30 18.5 60 2.5
65TYDC-32 2900 15 35 44 2 65×50 5.5
25 32 53 2
30 30 57 2.5
65TYDC-50 2900 15 53 41 2 65×40 11
25 50 50 2
30 47 53.5 2.5
65TYDC-80 2900 15 82 34 2 65×40 18.5
25 80 46 2
30 78 50 2.5
65TYDC-125 2900 15 127 28 2.5 65×40 30
25 125 39 2.5
30 123 48.5 3
80TYDC-20 2900 30 22.5 53 3 80×65 7.5
50 20 57 3
60 18 47 3.5
80TYDC-32 2900 30 36 52 2.5 80×65 11
50 32 62 2.5
60 29 60 3
80TYDC-50 2900 30 53 53 2.5 80×50 15
50 50 60 2.5
60 47 58 3
80TYDC-80 2900 30 84 44 2.5 80×50 30
50 80 55 2.5
60 75 57 3
80FY-125 2900 30 128 39 2.5 80×50 45
50 125 48 2.5
60 123 47.5 3
100TYDC-20 2900 60 24 59 4 100×80 11
100 20 67 4.5
120 16.5 57 5
100TYDC-32 2900 60 36 56 3.5 100×80 15
100 32 67 4
120 28 68 5
100TYDC-50 2900 60 54 57 3 100×65 30
100 50 67 3.6
120 47 66 4.8
100TYDC-80 2900 60 87 52 3.5 100×65 45
100 80 63 3.8
120 74.5 62 4.8
100TYDC-125 2900 60 133 48 3 100×65 75
100 125 57 3.6
120 118 59 4.2
125TYDC-20 2900 120 23 63 4.5 125×100 22
200 20 72 4.5
240 18 65 5
125TYDC-32 2900 120 35 57 3.8 125×100 30
200 32 70 4.2
240 28 69 5
125TYDC-50 1450 120 55 57 2.5 150×125 45
100 50 70 2.5
240 45 67 3
150TYDC-20 1450 120 132.5 56 4 125×100 22
200 20 65 4.5
240 120 58 5
150TYDC-32 1450 120 52 51 2.5 125×100 30
200 32 57 2.5
240 48.5 53 3
150TYDC-50 1450 120 53 56 2.5 150×125 45
200 50 65 2.8
240 46 58 3.5
200TYDC-20 1450 240 21.5 68 3.5 200×150 37
400 20 74 4.3
460 17.5 70 5
200TYDC-32 1450 240 37 62 3 200×150 75
400 32 74 3.5
460 28.5 72 4
200TYDC-50 1450 240 55 62 3 200×150 110
400 50 73 3.8
460 45 70 4.5
250TYDC-20 1450 600 22 75 4.1 250×200 75
800 20 78 5
960 16 77 6
250TYDC-32 1450 600 34 73 4.8 250×200 90
800 32 75 5.5
960 28 75 6.4
250TYDC-50 1450 600 54.5 55 3.5 250×200 160
800 50 68 4.3
960 39 70 5
300TYDC-32 1450 1550 35 58 3.6 300×250 220
1400 32 74 4.5
1300 26 65 5.4
300TYDC-50 1450 1550 55 65 4.1 300×250 315
1400 50 75 5
1300 42.5 73 6

安装示意图:

1、泵外壳体雨液氯储罐间的液相进液管路建议采用至少DN100以上口径的管路(为了减少阻力)

2、泵外壳体与各大储罐间气相、液相在管路布置上通过阀门控制应实现独立操作。

3、最低液位H的确定;HNPSHr(m)+管路损失(m+0.5m);NPSHr是泵的汽蚀余量(0.50.8m)0.5是安全余量,一般H大于1.5

4、建议配置流量计对泵流量进行检测,避免超流量运行将泵损坏。



产品实景:

检测中心:

使用现场



售后服务
