当前位置:首页>> 产品中心 >> 金属化工离心泵  产品详情
Untitled Document

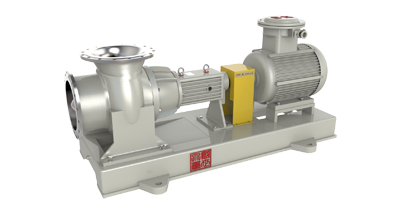

THZW轴流泵
THZW轴流泵
型号意义 THZW500
T 企业代号
H 标准化工泵
ZW 轴流泵
50 进口口径500mm
名称: THZW化工轴流泵/FJX轴流泵/ 水泵/ 不锈钢轴流泵/离心泵/脱硫泵/强制蒸发循环泵,脱硫泵
输送介质: 中性或有腐蚀性液体或少量颗粒
适用行业: 制碱、制盐发酵行业、冶金,化工,环保,废水,海化淡化,强制蒸发循环
产品特点: 大流量,低扬程,高效
结构形式: 国标、卧式、泵与电机联轴器连接
口径: ~1200mm
流量: ~18000 m3/h
扬程: ~4m
转速: 480/980r/min
工作温度: -20~+120℃
压力等级: 1.6Mpa

一、产品简介:

THZW轴流泵是单级单吸悬臂式离心泵是参照GB/T13008 标准设计,采用了CDF的水力模型,具有较高的效率、节能型产品。在结构设计上,加粗了轴径、缩短了悬臂比,消除了化工泵的弊病,提高了运行稳定性,降低了维修费用和运行成本。对机械密封和密封腔结构进行了不断地探索和改进,成功地使用于纯碱、氯碱、制盐、冶金、造纸、环保等行业及易结晶、多颗粒的工况、可输送悬浮物颗粒小于3mm,含固量小于5%的液体。该泵具有耐腐、耐磨、耐高温、不氧化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
产品优点:
1. THZW轴流泵是根据GB / T13008标准自行设计研发的,技术指标达到国内外同类产品先进水平;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.轴封为双端面机械密封,对磨的密封面可选配:碳化硅、硬质合金等材料,以达到各种工况要求;
4.耐腐耐磨,可输送悬浮物颗粒小于3mm,含固量小于5%的液体;
5.国际标准轴联后拉式设计,无需拆卸管道,维修方便;
6.卧式安装,振动小,噪音低,运行平稳,国际标准设计,可与标准化工离心泵互换,方便用户更换和使用;
产品用途:广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于强碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6Mpa;流量:~18000m3/h;扬程:~4m;口径:~1200mm;功率:1.1-400kw;
适用温度:-20~200℃;双端面密封冷却装置,可输送介质温度为300℃
注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转。

二、结构图:



四、性能参数表:

规格
额定流量
Q(m3/h)
流量范围
Q(m3/h)
额定扬程
H(m)
扬程范围
H(m)
转速
N(r/min)
配用电机
Kw
THZW300I-A
900
500~900
4
3~5
1450
22 ~37
THZW350I
1200
1000~1500
4
3~5
1450
30 ~45
THZW450I
2200
1900~2300
4
3~5
980
45 ~75
THZW500I
2700
2000~3000
4
3~5
740
75 ~110
THZW600 I
3200
2800~3400
4
3~5
740
90 ~132
THZW600II
3600
3400~4000
4
3~5
740
90 ~160
THZW700I
4000
3800~5000
4
3~5
740
110 ~160
THZW800
7000
6000~8000
4
2.5~6
590
110~200
THZW900
9000
8000~11000
4
2.5~6
480
132~200
THZW1000
12000
11000~14000
4
2.5~6
480
160~250
THZW1100
15000
14000~17000
4
2.5~6
480
200~300
THZW1200
18000
17000~20000
4
2.5~6
480
250~350







使用现场
