THW型化工混流泵
THW型化工混流泵
型号意义 THW45-50
T 企业代号
HW 化工混流泵
45 进口口径45mm
50 出口口径50mm
名称: THW化工混流泵/SPP混流泵/ 水泵/ 不锈钢混流泵/离心泵/脱硫泵/强制循环泵,脱硫泵
输送介质: 中性或有腐蚀性液体或少量颗粒
适用行业: 化工,环保,废水,水,处理,海化淡化
产品特点: 大流量,低扬程,高效
结构形式: 国标、卧式、泵与电机联轴器连接
口径: ~800mm
流量: ~7000 m3/h
扬程: ~18m
转速: 980/1450r/min
工作温度: -20~+120℃
压力等级: 1.6Mpa

一、产品简介:

THW型化工混流泵是盛唐泵业在FJX型强制循环泵基础上及经多次升级换代,在行业中屡获殊荣。该泵具有流量大、效率高、扬程低、转速低和方便维修等特点,在其检查或拆卸叶轮、轴封时,毋须将与泵体相连接的管路拆开。泵轴装有防护轴套,轴承用稀油润滑,轴承箱里的泊位,可由"恒位"油杯来控制。泵体上铸有支脚,可承受来自管路的任何载荷,并直接传给基础。因此,泵轴不会因泵承受载荷而产生弯曲,从而保证了轴承具有****的使用寿命。泵上还配备完整的排气装置,以供吸入管路排气。可选配API682推荐密封布置和冲洗方案。
产品优点:
1.THZW化工混流泵是根据GB/T13008标准自行设计研发的,技术指标达到国内外同类产品****水平;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.泵体、叶轮、后盖、轴封箱、轴套、轴保护套、节流环、叶轮罩等过流件主要材料采用1Ci13Ni9Ti、316、316L、ZG20#、C4钢、CD4MCu、蒙乃尔合金、哈氏C-276、904L、钛合金、耐热耐磨钢等材料供不同的工况条件选用。
4.轴封为双端面机械密封、组合式机械密封和填料密封,对磨的密封面可选配:碳化硅、硬质合金等材料,以达到各种工况要求;组合式机械密封:摩擦付材料采用高性能耐磨材料,使用寿命长,采用组合式密封检修容易;填料密封:有单填料箱和双填料箱二种,考虑到蒸发器情况,本公司特为用户设计在蒸发器物料不卸除情况下可更换填料,无论机械密封还是填料密封均可与付叶轮配合设置。
5.泵进出口方向改变容易:用户只需要将叶轮反装,同时改变泵转向、泵进出口方向即可改变。
6.可靠性高:轴悬臂端设导流气室,减少轴挠度。
7.水冷式轴承座:两端轴承处有水冷夹套,用稀油润滑,使用寿命长。
8.叶轮具有优良的抗汽蚀性能,在****压力0.05MPa下也能正常运行。
9.国际标准轴联后拉式设计,无需拆卸管道,维修方便;
产品用途:广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于强碱、有机容剂和贵重液体的输送。
性能范围:口径:~800mm、流量:~7000 m3/h、扬程:~18m、转速:      980/1450r/min、工作温度:-20~+120℃、压力等级:1.6Mpa

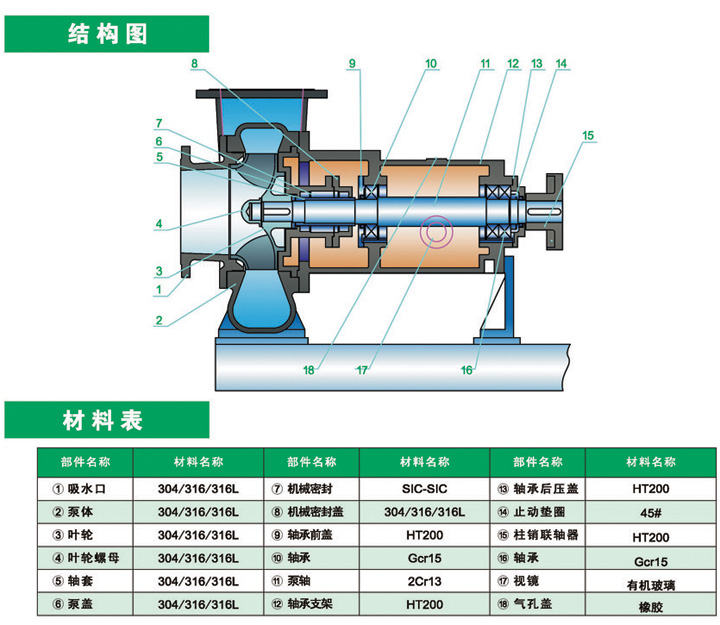

二、结构图:

三:性能参数表

型号 比转速 (ns) 转速 r/min 流量 m3/h 扬程 M 效率 % 轴功率 Kw 配用电机 汽蚀余量 (m)
r = 1.00 Specific gravity r =1.35 Specific gravity r =1.84 Specific gravity
200-200-250 217 1450 300 13.5 79 13.97 Y180M-4/18.5 Y180L-4/22 Y200L-4/30 4
240 1450 270 11 78 10.38 Y160L-4/15 Y180M-4/18.5 Y180L-4/22 3.9
272 1450 240 8.6 75 7.50 Y160M-4/11 Y160L-4/15 Y180M-4/18.5 3.8
200-250-250 332 1450 530 11.2 80 20.22 Y200L-4/30 Y225S-4/37 Y225M-4/45 5.5
351 1450 500 10 79 17.25 Y180L-4/22 Y200L-4/30 Y225S-4/37 3.9
380 1450 460 8.5 78 13.66 Y180M-4/18.5 Y180L-4/22 Y200L-4/30 3.8
425 1450 430 7 75 10.94 Y160L-4/15 Y180M-4/18.5 Y180L-4/22 5.5
225-250-300 294 1450 700 15.8 80 37.67 Y225M-4/45 Y250M-4/55 Y280S-4/75 5
318 1450 650 13.6 79 30.49 Y225S-4/37 Y250M-4/55 Y280S-4/75 4.9
353 1450 625 11.5 78 25.11 Y200L-4/30 Y225S-4/37 Y250M-4/55 4.8
391 1450 575 9.5 75 19.85 Y180L-4/22 Y225S-4/37 Y225M-4/45 6
250-250-300 311 1450 650 14 74 33.51 Y225S-4/37 Y250M-4/55 Y280S-4/75 6
339 1450 600 11.8 73 26.43 Y200L-4/30 Y225M-4/45 Y250M-4/55 5.8
366 1450 552 10.1 72 21.10 Y200L-4/30 Y225S-4/37 Y225M-4/45 5.4
387 1450 520 9 70 18.22 Y180L-4/22 Y200L-4/30 Y225S-4/37 7
300-250-300 264 1450 800 20 75 58.13 Y280S-4/75 Y280M-4/90 Y315M-4/132 6
287 1450 740 17 74 46.33 Y250M-4/55 Y280S-4/75 Y315S-4/110 5.8
310 1450 680 14.5 72 37.32 Y225M-4/45 Y250M-4/55 Y280S-4/75 5.4
330 1450 640 12.8 70 31.89 Y225S-4/37 Y250M-4/55 Y280S-4/75 7
250-300-350 315 1450 1100 19.5 80 73.06 Y2B0M-4/90 Y315S-4/110 Y315L1-4/160 6.4
340 1450 1040 17 80 60.22 Y2B0S-4/75 Y280M-4/90 Y315M-4/132 6
360 1450 950 14.8 79 48.50 Y250M-4/55 Y280S-4/75 Y315S-4/110 5.8
406 1450 880 12 77 37.37 Y225M-4/45 Y250M-4/55 Y280S-4/75 8
328 980 750 8.5 75 23.16 Y225M-6/30 Y250M-6/37 Y280M-6/55 5
345 980 700 7.6 74,5 19.46 Y200L2-6/22 Y225M-6/30 Y280S-6/45 4.8



型号 比转速(ns) 转速 r/min 流量m3/h 扬程M 效率% 轴功率Kw 配用电机 汽蚀余量(m)
r = 1.00Specific gravity r =1.35Specific gravity r =1.84Specific gravity
250-300-350 373 980 650 6.5 74 15.56 Y180L1-6/18.5 Y225M-6/30 Y250M-6/37 4.6
418 980 600 5.3 72 12,04 Y180L-6/15 Y200L2-6/22 Y225M-6/30 6
300-300-350 254 980 800 12.5 83 32.83 Y250M-6/37 Y280M-6/55 Y310S-6/75 6
275 980 736 10.6 82 25.93 Y225M-6/30 Y280S-6/45 Y280M-6/55 5.8
299 980 680 9 81 20,59 Y225M-6/30 Y250M-6/37 Y280S-6/45 5.6
317 980 640 8 78 17.89 Y200L2-6/22 Y225M-6/30 Y250M-6/37 7
300-350-400 329 980 1300 12.2 80 54.02 Y310S-6/75 Y315M1-6/90 Y315M2-6/110 4.4
342 980 1200 11 79 45.53 Y280M-6/55 Y310S-6/75 Y315M1-6/90 4
389 980 1150 9 76 37.11 Y280S-6/45 Y280M-6/55 Y310S-6/75 4
440 980 1050 7.2 74 27,84 Y225M-6/30 Y280S-6/45 Y280M-6/55 6
350-350-400 259 980 1100 15 72 62.45 Y310S-6/75 Y315M1-6/90 Y315M3-6/132 5
282 980 1012 12.7 70 50.03 Y280M-6/55 Y310S-6/75 Y315M2-6/110 4.9
306 980 935 10.8 68 40.47 Y280S-6/45 Y310S-6/75 Y315M1-6/90 4.5
324 980 880 9.6 64 35.97 Y280S-6/45 Y280M-6/55 Y310S-6/75 4.8
350-350-450 243 980 1600 21 83 110.31 Y315M3-6/132 Y315-6/160   5.2
276 980 1500 17 82 84:74 Y315M1-6/90 Y315M3-6/132   5.3
322 980 1450 13.5 80 66.68 Y310S-6/75 Y315M2-6/110 Y315M3-6/132 5.5
356 980 1300 11 78 49.96 Y280M-6/55 Y310S-6/75 Y315M2-6/110 7.8
350-400-450 318 980 2000 17 83 111.63 Y315M3-6/132 Y315-6/160 Y355M3-6/220 6
341 980 1900 15 82 94.71 Y315M2-6/110 Y315-6/160 Y355M2-6/200 5.5
387 980 1800 12.2 80 74.80 Y315M1-6/90 Y315M3-6/132 Y315-6/160 5.2
517 980 1700 8 76 48.76 Y280M-6/55 Y310S-6/75 Y315M2-6/110 8
320 740 1500 9.6 81 48.44 Y315S-8/55 Y315M1-8/75 Y315M3-8/110 4
357 740 1450 8.1 80 40.01 Y280M-8/45 Y315M1-8/75 Y315M2-8/90 3.9
384 740 1350 7 79 32,60 Y280S-8/37 Y315S-8/55 Y315M1-8/75 3.6
431 740 1250 5.7 78 24.89 Y250M-8/30 Y280S-8/37 Y315S-8/55 5.8
400-400-550 240 980 2400 28 86 212.93 Y355L-6/250     7
281 980 2300 22 86 160.33 Y355S3-6/185 Y355L-6/250   7
313 980 2100 18 85 121.18 Y315M3-6/132 Y355S3-6/185 Y355L-6/250 7
359 980 2000 14.5 84 94.08 Y315M2-6/110 Y315-6/160 Y355S3-6/185 9.8



型号 比转速(ns) 转速 r/min 流量m3/h 扬程M 效率% 轴功率Kw 配用电机 汽蚀余量(m)
r = 1.00Specific gravity r =1.35Specific gravity r =1.84Specific gravity
400-400-550 240 740 1812 16 85 92.95 Y315M3-8/110 Y355S2-8/132 Y355M-8/185 5
282 740 1737 12,5 85 69,61 Y315M1-8/75 Y315M3-8/110 Y355S4-8/160 5
314 740 1586 10.2 83 53.11 Y315M1-B/75 Y315M2-8/90 Y315M3-8/110 5
361 740 1510 8.2 80 42.18 Y315S-8/55 Y315M1-8/75 Y315M2-8/90 7
400-450-550 357 980 3200 20 86 202.79 Y355L-6/250     8
374 980 3000 18 85 173.12 Y355S4-6/200 Y355L-6/250   7.5
394 980 2800 16 84 145.33 Y315-6/160 Y355M-6/220 Y355L1-6/280 7.1
412 980 2500 14 82 116.31 Y315M3-6/132 Y355S3-6/185 Y355L-6/250 7
355 740 2400 11.4 82 90.92 Y315M3-8/110 Y355S2-8/132 Y355M-8/185 6
367 740 2200 10.3 81 76.23 Y315M2-8/90 Y355S2-8/132 Y355S4-8/160 5.4
384 740 2000 9.1 78 63.58 Y315M1-8/75 Y315M3-8/110 Y355S2-8/132 5
402 740 1800 8 77 50.96 Y315S-8/55 Y315M1-8/75 Y315M3-8/110 8
450-500-600 323 740 3300 16 86 167.30 Y355M-8/185 Y355L2-8/250   5.2
346 740 3100 14 85 139.14 Y355S4-8/160 Y355M4-8/200   5
376 740 2900 12 84 112.89 Y355S2-8/132 Y355S4-8/160 Y355L1-8/220 5
408 740 2600 10 80 88.56 Y315M3-8/110 Y355S2-8/132 Y355M-8/185 7.3
325 580 2600 9.8 85 81.69 Y355S2-10/90 Y355M-10/132 Y355L-10/160 3.4
351 580 2500 8.6 85 68.93 Y315M3-10/75 Y355S4-10/110 Y355L-10/160 3.1
363 580 2300 7.8 83 58.90 Y315M3-10/75 Y355S2-10/90 Y355M-10/132 3
426 580 2200 6.1 81 45.15 Y315M.V 10/55 Y315M3-10/75 Y355S2-10/90 5.8
500-500-650 253 740 3700 24 88 274.98       5
278 740 3400 20 87 212.99       5
318 740 3200 16 86 162.23 Y355M-8/185     5
371 740 3000 12.5 85 120.22 Y355S2-8/132 Y355M-8/185   7
500-550-650 319 740 4500 20 86 285.18       5,5
345 740 4300 17.5 85 241.24       5.1
374 740 4000 15 83 196.99       5
417 740 3800 12.5 82 157.85 Y355M-8/185 Y355L2-8/250   7.6
317 580 3600 12.6 84 147.15 Y355L-10/160     3.8
341 580 3400 11 84 121.33 Y355M-10/132     3.4





型号 比转速(ns) 转速 r/min 流量m3/h 扬程M 效率% 轴功率Kw 配用电机 汽蚀余量(m)
r = 1.00Specific gravity r=1.35Specific gravity r =1.84Specific gravity
500-550-650 372 580 3200 9.4 83 98.76 Y355S4-10/110 Y355L-10/160 Y355L-10/160 3.1
406 580 3000 8 81 80.74 Y355S2-10/90 Y355M-10/132   5.8
550-600-730 321 580 4800 15 87 225.52       5.2
332 580 4400 13,5 87 186.05       5
362 580 4100 11.5 85 151.16 Y355L-10/160     4.9
407 580 3900 9.5 83 121.64 Y355M-10/132     7.2
313 480 3900 10.5 83 134.45       3.5
342 480 3700 9 82 110.66       3.2
358 480 3400 8 81 91.51       2.9
406 480 3200 6.5 80 70.85       2.7
600-600-800 259 580 5200 21 88 338.15       5.6
298 580 5000 17 87 266.24       5.6
327 580 4500 14 85 201.97       5.6
383 580 4300 11 82 157.19       7.8
600-650-800 332 580 6200 17 88 326.38       6.2
353 580 5800 15 86 275.67       6
379 580 5400 13 83 230.48       5.8
432 580 5100 10.5 80 182.41       8
337 480 5200 11.5 83 196.33       4.3
363 480 4900 10 81 164.85       3.8
402 480 4700 8.5 79 137.80       3.7
450 480 4400 7 75 111.91       7
800-800-850 343 580 7200 18 85 415.49       6.5
373 580 6625 15.2 83 330.61       6.3
403 580 6120 13 81 267.66       6.1
429 580 5760 11.5 78 231.42       7
346 480 5980 12.2 85 233.89       5.5
377 480 5501 10.3 83 186.02       5.3
418 480 5083 8.5 81 145.35       0.1
433 480 4784 7.8 78 130.36       6

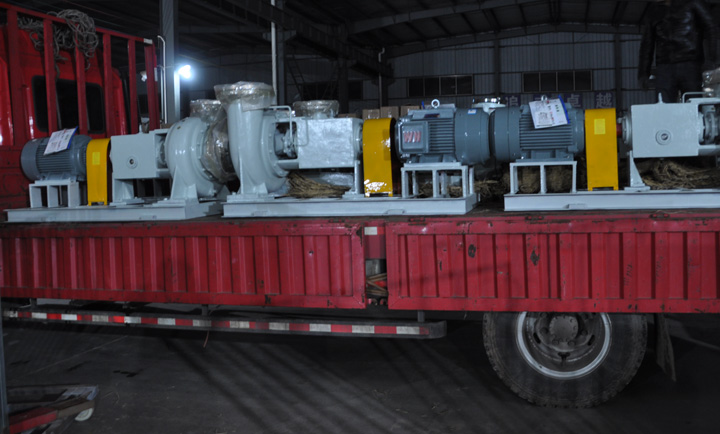

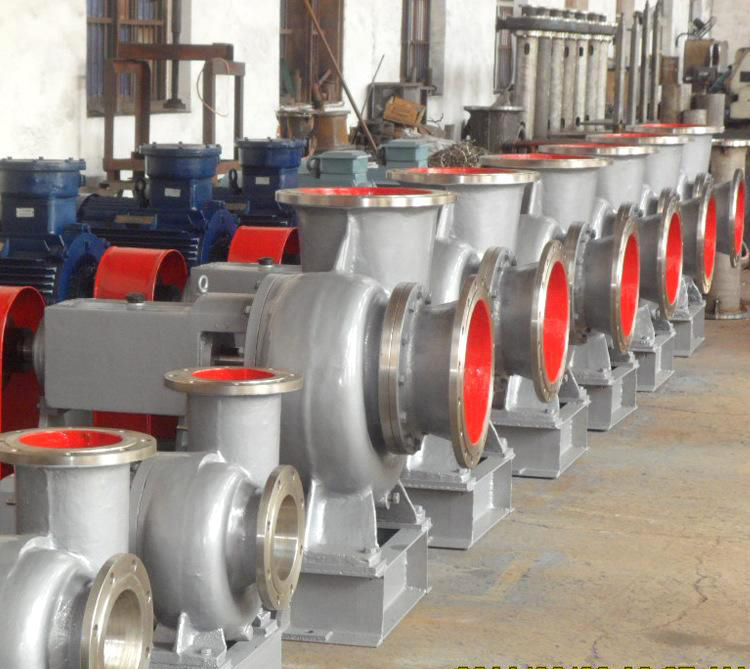

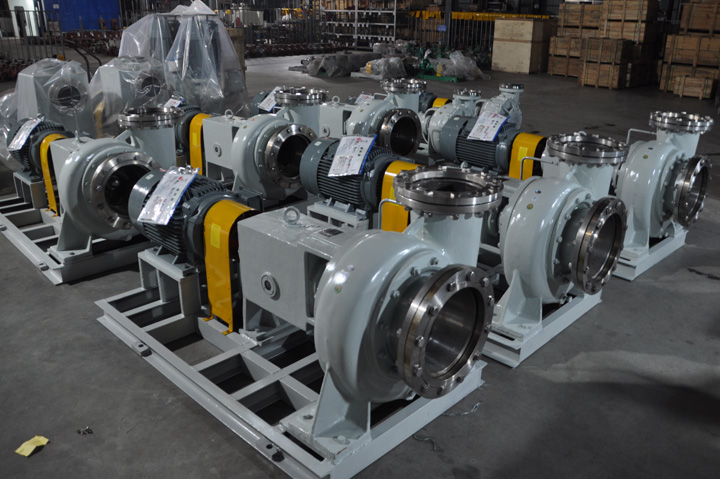

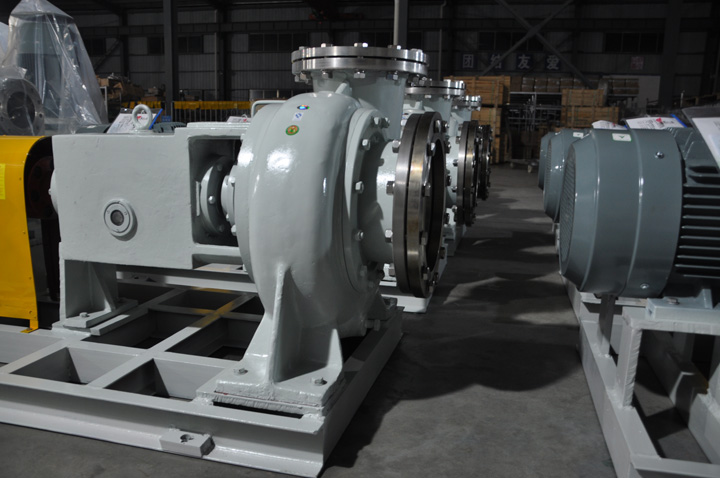

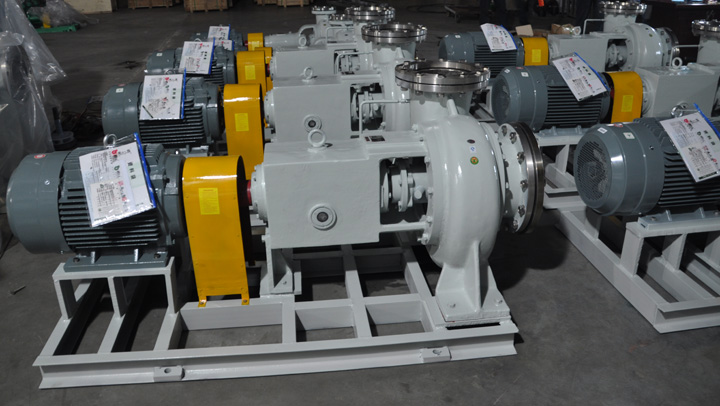

四:产品实景







使用现场
