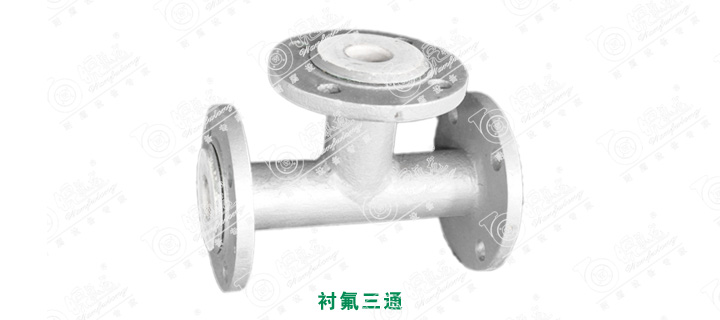

当前位置:首页>> 产品中心 >> 衬氟/PO/PE管件系列  产品详情
Untitled Document

一、内衬PTFE管道、管配件的钢管、法兰选用要求
1.管子采用国家标致无逢钢管,因工艺要求,衬里管子有效通径小于钢管公称通径,设计者及用户进行必要有效流量标准后确定钢管通径。
2.法兰可根据用户需要按HG/GB/JB/ANSI/JIS/BS/DIN等国家标准,可以是锻造,也可由合同确定,因密封面加工工艺建议选用板式平焊法兰、带颈平焊法兰。密封面均为平面密封型式,为了便于管路安装,可为用户提供平焊环活动法兰。

二、内衬PTFE衬里层试验、检验及使用范围
1.管道及管配件均以1.5倍设计压力进行水压试验后
2.凡涉及内衬PTFE衬里层经水压试验后,100%地进行完好性检验,其泄漏点检验方法采用电火花测试
3.使用温度-20~200℃ b.使用压力≤2.5Mpa c.允许负压倒多数 Dn≤250为-0.09Mpa、Dn>250为-0.08Mpa

三、滚衬PE(PO)管道及管配件
选用进口高性能原料和合理配方,采用国际先进的热滚衬工艺,将塑料与钢基体热熔结合,使整个防腐衬里具有以下特点:无搭接缝、耐冲击、耐老化、耐正负压。表面平滑,任何形状钢件均可内外衬。通用温度:-60-100℃通用压力:-0.07Mpa---2.5Mpa
适用范围:广泛应用于化工、电力、冶炼、制药、食品、环保、电镀等领域,除95%以上硫酸,浓硫酸外,各种浓度无机酸、有机酸、碱盐都很稳定,在-20℃-100℃内是取代橡胶、搪瓷、不锈钢、玻璃钢、塑料板(管)等衬里的理想防腐材料。

四、使用前维护及注意事项
1、 不得露天长时间存放、避免日晒、雨淋、避免剧烈撞、多层堆放重物堆压
2、 密封面绝对不允许刮、割、划、挠或与硬物碰撞
绝对不允许在衬里后的管件、配件的钢体上焊、风割、火烤等,要与热源相隔1米以上


标 准 参 数

公称通径 结构长度 公称通径 结构长度 公称通径 结构长度
DN*DN*DN L T T1 DN*DN*DN L T T1 DN*DN*DN L T T1
mm mm mm mm mm mm mm mm mm mm mm mm
25*25*25 85 85 85 80*80*65 135 135 135 150*150*125 200 200 160
32*32*32 100 100 100 80*80*50 150*150*65
32*32*25 80*80*40 150*150*100
40*40*40 105 105 105 80*80*32 150*150*80
40*40*25 100*100*100 150 150 150 200*200*200 230 230 190
40*40*32 100*100*80 200*200*150
50*50*50 115 115 115 100*100*65 200*200*125
50*50*25 100*100*50 200*200*100
50*50*32 100*100*40 250*250*250 250 250 218
50*50*40 125*125*125 180 180 180 250*250*200
65*65*65 125 125 125 125*125*100 250*250*150
65*65*25 125*125*80 250*250*125
65*65*32 125*125*65 300*300*300 285 285 242
65*65*40 125*125*50 300*300*250
65*65*50 125*125*40 300*300*200
80*80*80 135 135 135 150*150*150 200 200 200 300*300*150
如需其它尺寸与标准,请电话联系我公司
