一、产品简介:

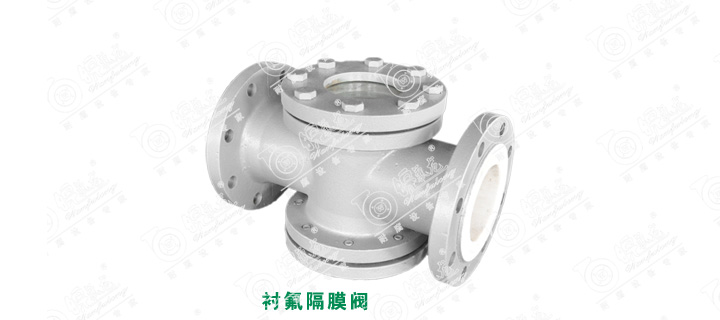

衬氟视镜广泛应用在石油、化工、医药、食品等工业生产装置的管道中,能随时观察管道中液体、气体、蒸汽、润滑油等介质流动情况,起到了监视生产,避免生产过程中事故发生,是管道装置上不可缺少的附件,设计特点本产品过采用钢衬氟塑料制造,视镜片采用耐酸钢化破璃,可用于强腐蚀性管道中,工作温度可在-50度到150度之间使用

二、剖面图


序号 名称 村料
1 镜片压板 ZG25
2 视镜体 ZG25
3 衬里 F46
4 镜片 钢化玻璃
5 耐酸石棉板


三、性能参数表:


公称通径 主要尺寸 参考数值
DN(mm) PNS(inch) L L1 D D1 D2 f b Z-d H
PN1.0MPa
15 1/2 200 200 95 65 45 3 15 4-14 160
20 3/4 200 200 105 75 55 3 17 4-14 160
25 1 250 230 115 85 65 3 17 4-14 200
32 1/4 250 230 140 100 75 3 19 4-18 200
40 1/2 250 230 150 110 85 3 19 4-18 200
50 2 250 230 165 125 100 3 21 4-18 200
65 5/2 250 240 185 145 120 3 21 4-18 220
80 3 250 240 200 160 135 3 21 8-18 220
100 4 250 240 220 180 155 3 23 8-18 220
125 5 300 250 250 210 185 4 24 8-18 240
150 6 300 300 285 240 210 4 26 8-23 300
200 8 300 350 340 395 265 4 26 8-23 300
如需其它尺寸与标准,请电话联系我公司
