当前位置:首页>> 产品中心 >> 衬氟阀门  产品详情
Untitled Document

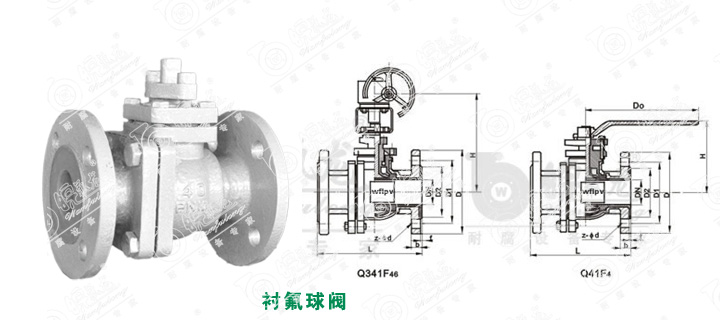

一、产品简介:

衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性;采用全塑料衬里工艺,耐介质的强腐蚀。

衬氟球阀按驱动方式有手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀等。采用氟塑料衬里层的球阀,具有极高的化学稳定性,适用于任何强腐蚀性化学介质;采用全通浮动球阀结构,在整个压力范围内进行元泄漏关闭,便便于管路系统在通球扫线和管路维护,衬氟球阀为控制各种强腐蚀性介质的启闭而进行的专业设计,广泛使用于石油,化工,染化,农药,制酸制碱等行业,是目前防腐阀门最理想的选择. 衬氟球阀门结构为全通径浮动球式(二段式)和全通径固定球式(三段式),主要用于截断或接通管路中的腐蚀性介质,并可用于流体的调节与控制,与其它阀类相比,特点:流体阻力小,衬里球阀内壁光滑,流道通畅是所有阀类中流体阻力最小的一种。开关迅速、方便,只需将球体旋转90°便完成开户和关闭动作。采用特殊模压工艺,将衬里材料衬于阀门壳体内壁,能耐强酸、强碱介质的腐蚀。

衬里球面与PTFE阀座组合,密封性好,达到了零泄漏。可配置气动、电动、液动等多种驱动装置,实现远距离控制和自动化操作。球体与阀杆融为一体,消除了转动角差,杜绝了因压力变化引起阀杆冲出体外的危险,保证了使用的安全性、可靠性。

二、性能参数表:

公称通径 主 要 尺 寸 参考值
DN(mm) PNS(inch) L D D1 D2 f b Z-d Do H
PN1.0MPa
15 1/2 140 95 65 45 3 15 4-14 140 90
20 3/4 140 105 75 55 3 17 4-14 140 100
25 1 150 115 85 65 3 17 4-14 180 105
32 5/4 165 140 100 75 3 19 4-18 180 120
40 3/2 180 150 110 85 3 19 4-18 225 140
50 2 200 165 125 100 3 21 4-18 225 150
65 5/2 220 185 145 120 3 21 4-18 360 160
80 3 250 200 160 135 3 21 8-18 360 215
100 4 280 220 180 155 3 23 8-18 420 240
125 5 320 250 210 185 4 24 8-18 520 250
150 6 360 285 240 210 4 26 8-23 520 290
200 8 400 340 295 265 4 26 8-23 240 340
250 10 450 395 350 320 4 28 12-23 240 380
如需其它尺寸与标准,请电话联系我公司
