一、产品简介

衬氟闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。本产品结构采用全新设计,腔内所有零部件均采用聚四氟乙烯衬里结构,闸板采用带杆机构,解决了普通暗杆闸阀颗粒,纤维状介质沉积在螺杆槽内而引起的操作不便或卡死等现象,阀门安装位置不受任何限制。基本类型有Z41F型、Z45F型。41F型为明杆型,螺母的移动带动阀门的开关;Z45F型为暗杆型,手轮的移动带动阀门的开关;产品主体材料:铸钢、不锈钢、铸铁等; 产品内衬材料:F4、F46、F3、F2、PFA、PVDF、FRPP、PE、PO; 法兰连接; 适用温度:-25~180℃; 驱动装置:手动,电动,气动; 公称压力:PN1.0、PN1.6、PN2.5和CLASS150; 公称通径:DN15-DN250。


二、性能参数表:

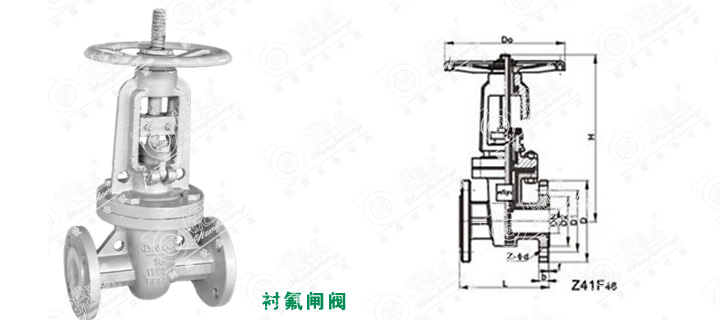

公称通经 主动尺寸 参考值
DN(mm) PNS(inch) L D D1 D2 f b Z-d Do H 重量kg
PN1.0MPa
15 1/2 108 95 65 45 3 15 4-14 120 175 6
20 3/4 117 105 75 55 3 17 4-14 120 195 8
25 1 127 115 85 65 3 17 4-14 160 230 10
32 5/4 140 140 100 75 3 19 4-18 160 245 11
40 3/2 165 150 110 85 3 19 4-18 180 285 13
50 2 178 165 125 100 3 21 4-18 200 300 16
65 5/2 190 185 145 120 3 21 4-18 250 340 20
80 3 203 200 160 135 3 21 8-18 280 410 30
100 4 229 220 180 155 3 23 8-18 300 465 40
125 5 325 250 210 185 3 24 8-18 320 620 60
150 6 350 285 240 210 3 26 8-23 350 710 85
200 8 400 340 295 265 3 26 8-23 450 780 120
250 10 450 395 350 320 3 28 12-23 500 1000 175
如需其它尺寸与标准,请电话联系我公司
