一、产品简介:

衬氟隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用.隔膜阀是在1.3×10-5~2.5X106Pa的流体系统中用来开启或隔断气流的阀门。漏率:≤1.3×10-5Pa。L/S材料304/316L;工作介质:气,水,油;工作温度:氟橡胶-30℃~+150℃;以压缩空气为动力带动传动螺杆,使阀芯上下运动,同时拉动膜片上下运动使其关闭和打开。

结构紧凑、简单、体积小,外形美观;开关有导向,运动平稳;关闭力矩小,寿命长≥30万次;膜片压紧可自动调整,受压均匀,密封可靠;膜片装入阀芯采用推入式,更换方便。


二、性能参数表:

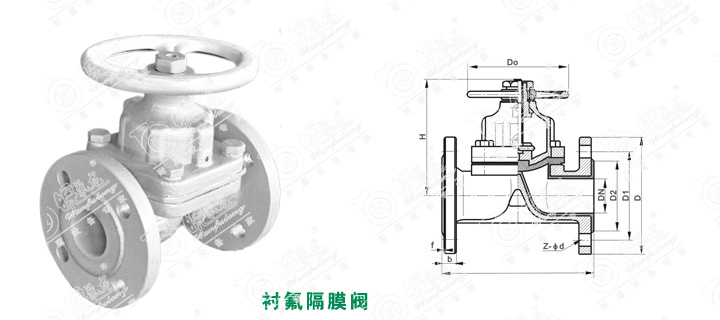

公称通径 主 要 尺 寸 参考值
DN(mm) PNS(inch) L D D1 D2 f b Z-d Do H
PN1.0MPa
15 1/2 125 95 65 45 3 15 4-14 120 120
20 3/4 135 105 75 55 3 17 4-14 120 120
25 1 145 115 85 65 3 17 4-14 160 130
32 5/4 160 140 100 75 3 19 4-18 160 135
40 3/2 180 150 110 85 3 19 4-18 180 160
50 2 210 165 125 100 3 21 4-18 200 165
65 5/2 250 185 145 120 3 21 4-18 250 200
80 3 300 200 160 135 3 21 8-18 280 220
100 4 229 220 180 155 3 23 8-18 300 275
125 5 325 250 210 185 4 24 8-18 320 335
150 6 350 285 240 210 4 26 8-23 350 380
200 8 400 340 295 265 4 26 8-23 450 500
250 10 680 395 350 320 4 28 12-23 500 575
如需其它尺寸与标准,请电话联系我公司
