当前位置:首页>> 产品中心 >> 衬氟离心泵  产品详情

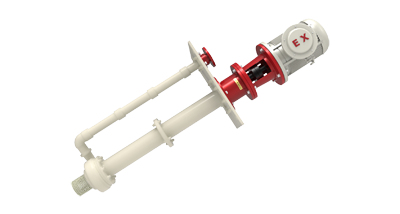

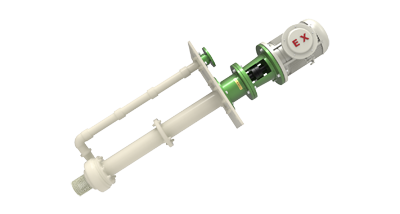

TYF氟塑料液下泵
TYF氟塑料液下泵 TYF氟塑料液下泵 TYF氟塑料液下泵 TYF氟塑料液下泵 TYF氟塑料液下泵
型号意义 TYF50-32
T 企业代号
Y 液下泵
F 氟塑料材质
50 进口口径80mm
32 扬程32m
名称: TYF氟塑料液下泵/FY氟塑料液下泵无泄漏磁力泵/无泄漏泵/盐酸磁力泵/硫酸泵
输送介质: 硫酸,盐酸,氢氟酸,王水,溴化物,苯,酚,脂,氯等强酸性腐蚀性液体
适用行业: 化工,医药,制酸,易燃,易爆,易挥发,高危行业
产品特点: 无泄漏、耐酸
结构形式: 卧式、泵与电机直联
口径: 25~200mm
流量: 1.8-100m3/h
扬程: 1.5-50m;
转速: 1450/2900r/min
工作温度: -20~+120℃
压力等级: 1.6Mpa
功率: 1.5-45kw
材料: 衬氟,PTFE,PFA

一、产品简介:

产品概述:
氟塑料液下泵是按照国家标准设计,适用于长期输送任意浓度的强酸、碱、盐、强氧化剂等多种腐蚀性介质,其壳体,主管,出口管及过流部件全部用塑料合金(PTFE、FEP)模压烧结制成,泵主机部分全部放置在液体内,具有耐腐蚀性强、耐磨性好、机械强度高、不氧化、无毒素分解特点。设计合理,结构紧凑,性能可靠,使用维修方便,流道光滑效率高,高效节能,荣获省优质产品及省优秀新产品奖。
产品优点:
1.TYF氟塑料液下泵是小流量、低扬程、全密封、无泄漏、高效节能的新型耐酸液下离心泵;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.氟塑料合金(PTFE、FEP)是当今世界最优秀耐腐蚀材料(俗称:塑料王),对任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;
4.无轴封,轴承、轴套采用高耐磨耐温的石墨、四氟等材料,有效地保证泵的使用寿命;
5.无需独立润滑和冷却水,降低了能耗。
6.立式安装,结构紧凑、振动小,噪音低,效率高、运行平稳;
产品用途:
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送强腐蚀性液体,尤其适用于硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的输送。
性能范围:设计压力:0.6Mpa;流量:1.8-100m3/h;扬程:1.5-50m;功率:1.5-45kw。
适用温度:-20~120℃,采用新型材料耐温可达180℃;
注意事项:输送比重大于1.3mg/cm3的介质应在订货时说明;禁止空运转;禁止输送含有颗粒或有结晶的介质。

二、结构图:

三、性能曲线图:

四、性能参数表:

型号 转速
r/min
流量
m3/h
扬程
m
效率
液下深度
m
进口X出口mm 电机功率
kw
TYF25-20 2900 1.5 22 28 0-3 25×20 2.2
2 20 34.5
3.2 18.5 36
TYF25-32 2900 1.5 34.3 24 0-3 25×20 3
2 32 32
3.2 29.6 33
TYF25-50 2900 1.5 52.5 28 0-3 25×20 4
2 50 32
3.2 48 30
TYF32-20 2900 2 22 40 0-3 32×20 2.2
3.2 20 44
5.5 18.5 42
TYF32-32 2900 2 34.3 40  0-3  32×20 3
3.2 32 44
5.5 29.6 42
TYF32-50 2900 2 52.5 32  0-3  32×20 5.5
3.2 50 36
5.5 48 34
TYF40-20 2900 4.4 22 41  0-3  40×25 2.2
6.3 20 46
8.3 18.5 43
TYF40-32 2900 4.4 34.3 35  0-3 40×25 3
6.3 32 40
8.3 29.6 38
TYF40-50 2900 4.4 52.5 26  0-3 40×25 7.5
6.3 50 33
8.3 48 32
TYF50-20 2900 7.5 22 43  0-3 50×32 3
12.5 20 51
15 18.5 49
TYF50-32 2900 7.5 34.3 33  0-3 50×32 4
12.5 32 44.5
15 29.6 46
TYF50-50 2900 7.5 52.5 28  0-3 50×32 7.5
12.5 50 37
15 48 40.5
TYF65-20 2900 15 21.8 37  0-3 65×50 4
25 20 57
30 18.5 60
TYF65-32 2900 15 35 44  0-3 65×50 5.5
25 32 53
30 30 57
TYF65-40 2900 15 45 41   0-3  65×40 11
25 40 50
30 35 53.5
TYF65-50 2900 15 53 41  0-3 65×40 15
25 50 50
30 47 53.5
TYF80-20 2900 30 22.5 53  0-3 80×65 7.5
50 20 57
60 18 47
TYF80-32 2900 30 36 52  0-3 80×65 11
50 32 62
60 29 60
TYF80-40 2900 30 45 53  0-3 80×50 15
50 40 60
60 35 58
TYF80-50 2900 30 53 53  0-3 80×50 18.5
50 50 60
60 47 58
TYF100-20 2900 60 24 59  0-3 100×80 11
100 20 67
120 16.5 57
TYF100-32 2900 60 36 56  0-3 100×80 18.5
100 32 67
120 28 68
TYF100-50 2900 60 54 57  0-3 100×65 37
100 50 67
120 47 66
