当前位置:首页>> 产品中心 >> 金属化工离心泵  产品详情

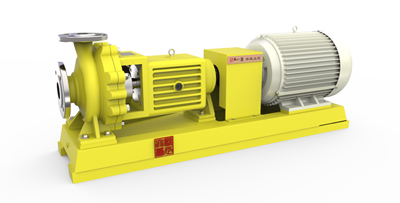

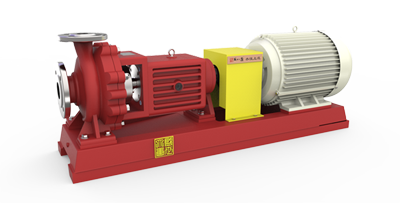

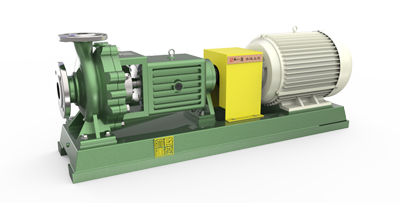

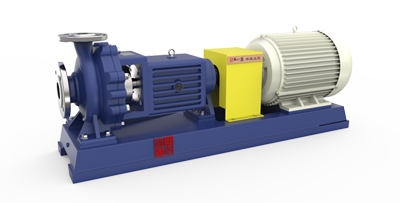

TIJ不锈钢碱(浆)泵
TIJ不锈钢碱(浆)泵 TIJ不锈钢碱(浆)泵 TIJ不锈钢碱(浆)泵 TIJ不锈钢碱(浆)泵 TIJ不锈钢碱(浆)泵

型号意义 TIJ80-65-160
T 企业代号
I 国际标准化工离心泵
J 耐碱离心泵
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: TIJ不锈钢碱泵/IJ化工浆泵/ HJ化工流程离心泵/ 化工离心泵/ISO离心泵/碱泵/高温碱泵/浆料泵
输送介质: 碱,胺,浆料,颗粒,结晶,中性或有腐蚀性液体
适用行业: 制碱,氯碱,纯碱,石油,化工,冶炼,废水,环保,海化淡化
产品特点: 底脚支撑
结构形式: ISO2858标准、卧式、泵与电机联轴器连接
口径: 25~200mm
流量: 2-1400m3/h
扬程: ~125m
转速: 1450/2900r/min
工作温度: -20~+250℃
压力等级: 1.6Mpa
功率: 1.1-400kw
材料: 304、304L、316、316L、2205、HC276,TA2



一、产品简介:

产品概述:
TIJ化工流程离心(碱)泵是单级单吸悬臂式离心泵,在TI泵的基础上升级创新而成,是替代IH,TI的新型标准化工流程泵。该泵为单级单吸悬臂式结构,其在设计上,采用了先进的水力模型,具有较高的效率,比IH泵提高了5%,是节能型产品。
在结构设计上借鉴了美国ANSI标准,加粗了轴径,加长了悬臂比,消除了IH泵轴的强度不够、经常断轴的弊病,提高了运行稳定性,降低了维修费用和运行成本。参照了美国API682标准对机械密封和密封腔结构进行了不断的探索和改进,研制出的179系列静止式耐腐耐磨机械密封成功地使用于纯碱,氯碱,制盐,冶金,造纸,环保等行业及易结晶,多颗粒的工况。还可以采用API610推荐的密封形式。
经过十几年的改进与扩展型谱,TIJ泵的使用范围不断得到扩展,目前已有100多个规格,该泵具有耐腐、耐磨、耐高温、不氧化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。基本覆盖2.0MPa的压力,300℃温度下的所有化工流程应用。是与CZ,ZA并列的国内应用最广泛的三大化工流程泵系列之一。
产品优点:
1.TIJ型化工流程离心(碱)泵是本公司在IH泵的基础上升级创新而成的标准化工流程泵,是根据IS02858/GB5662标准自行设计研发的,技术指标达到国内外同类产品先进水平;
2.泵体、泵盖、叶轮等过流部件均采用优质不锈钢材料,新工艺一次精密铸造而成,无杂质,无气孔,沙眼,可选用2205双相不锈钢等优质合金耐磨材料;
3.轴封为自行研制的179系列静止式耐腐耐磨机械密封,可选用单端面,双端面机械,集装式,填料动力密封,对磨的密封面材料可选:硬质合金,碳化硅等材料,以满足各种工况要求;
4.耐腐耐磨设计,可输送浆料,结晶,悬浮物颗粒小于3mm,含固量小于10%的液体;
5.加粗了轴径,加大了轴承,加长了轴承箱,有效增大的泵轴的扭距,可有效承载大比重,易结晶介质,不会出现过载,断轴等现象;加大了储油室润滑油量,轴承箱散热片,有效降低了轴承运行温度,提高了轴承使用寿命;
5.泵体为轴向吸入,径向排出。泵体上铸出支撑脚,直接固定在底座上,泵盖通过止口固定在悬架体上,泵体和悬架体将泵盖夹紧。在检修时拆除悬架体与泵体之间的连接螺母,泵的传动部分便可从泵体中退出,无需拆卸进出口管路。对于大规格泵,泵联轴器和电机轴之间有一中间加长节,在检修时电机不必移动,拆下中间加长节,传动部分即可退出泵体,这是国际上通用的化工泵结构,可与标准化工离心泵互换,方便用户使用;
产品用途:
碱和无机盐:氨碱法、联碱法生产的氨盐水母液,纯碱,电解液,隔膜碱和离子膜工艺生产的苛性碱、氯化物和次氯酸盐,硫化碱,硫酸盐,过氧化氢等。
有色金属冶炼:电解铜镍的电解液,生产铝的铝酸钠液,生产钴的酸雾液,生产锌的矿浆液,生产钒的钒酸铵,生产黄金的酸雾液和硫脲液等。
钢铁工业:电镀,酸洗,电泳漆等。
制酸工业:盐酸,硝酸,硫酸,磷酸,磷酸料浆,醋酸等。
石油化工:石油的炼制、裂解、分离,丁二烯,烷基苯,甲醇等。
合成纤维和塑料工业:涤纶,二氯甲烷,环氧氯丙烷,二氯丙烷,聚氯乙烯,二甲基甲酰胺等。
造纸工业:纸浆蒸煮液,绿液,白液,浓黑液,漂白液。
化肥工业:尿素,硝酸铵,碳酸氢铵,氯化铵,磷酸铵,氯化钾,硫酸钾等。
发酵工业:中间体,乳酸,柠檬酸,食品添加剂,啤酒,各种发酵浆液等。
环境保护:各种药剂,含酸碱废水等。
产品材质:与介质接触的过流部件,常用材料如下:
0Cr18NI9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,1Cr18Ni12Mo2Ti,316,316L,0Cr17Ni4Cu4(沉淀硬化型不锈钢),0Cr25Ni6Mo3Cu2MnSi(双相不锈钢),310S,20#合金,904,TA2(钛)Ti/pd(钛钯合金),Ni(镍),蒙乃尔合金等。
性能范围:设计压力:1.6Mpa、流量:2-1400m3/h、扬程:3-125m、功率:1.1-400kw
适用温度:-20~200℃;双端面密封冷却装置,可输送介质温度为300℃
注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转。

二、结构图:

TIJ不锈钢碱泵



三、性能曲线图:

四、性能参数表:

检测中心:

使用现场



售后服务
