当前位置:首页>> 产品中心 >> 金属无泄漏磁力泵  产品详情

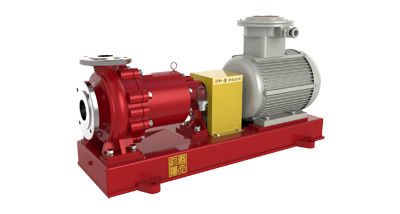

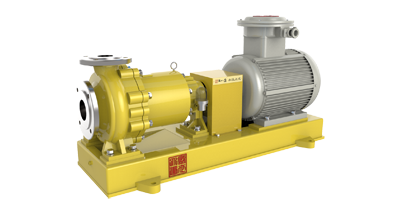

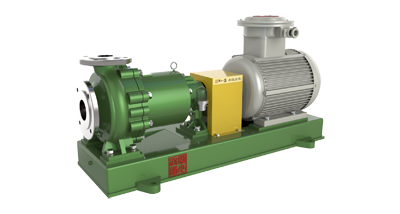

TIC无泄漏磁力泵
TIC无泄漏磁力泵 TIC无泄漏磁力泵 TIC无泄漏磁力泵 TIC无泄漏磁力泵 TIC无泄漏磁力泵
型号意义 TICB80-65-160
T 企业代号
I 国际标准化工离心泵
C 磁力驱动型
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: TIC不锈钢磁力泵/ IMC不锈钢磁力泵/ CQBL不锈钢磁力泵/无泄漏磁力泵/无泄漏泵/液氯磁力泵/液氯专用泵/甲醇磁力泵
输送介质: 醇,苯,酚,脂,氯等中性或腐蚀性液体
适用行业: 化工,医药,易燃,易爆,易挥发,高危行业
产品特点: 无泄漏、永磁体
结构形式: 国标、卧式、泵与电机联轴器连接
口径: 25~125mm
流量: 1.5~1400 m3/h
扬程: 10~125m
转速: 1450/2900r/min
工作温度: -20~+200℃
压力等级: 1.6Mpa
功率: 1.1~250KW
材料: 304、304L、316、316L、HC276、TA2

一、产品简介:

产品概述:
无泄漏磁力泵(简称:磁力泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵,也就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,而设计的全密封、无泄漏、无污染、高效节能的新型工业用泵,性能达到国际标准、可替代价格昂贵进口的化工泵。
产品优点:
1.TIC无泄漏磁力泵是根据IS02858/GB5662/DIN24256国际标准自行设计研发的全密封、无泄漏、无污染的新型工业用泵,技术指标达到国内外同类产品先进水平;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.磁铁选用铁氧体磁体、钕铁硼和钐钴,具有良好的磁性,耐高温,不退磁;它的磁能积为28兆高斯奥特斯,可耐受温度的极限是350℃,在常规冷却的条件下,限定其最高使用温度为260℃,可以最大程度不免退磁,使得磁材料的理论使用寿命高达20年;
4.轴套、滑动轴承采用高耐磨的碳化硅、石墨、四氟等材料,并设置了润滑槽,有效地保证泵的使用寿命;
5.无泄漏,所有密封点采用封闭式静密封密封,通过磁性联轴器驱动,不需要氮气密封,安全、经济和高效,彻底解决了介质泄漏;
6.无需独立润滑和冷却水,降低了能耗;
7.国际标准轴联后拉式设计,无需拆卸管道,维修方便;
8.卧式安装,振动小,噪音低,运行平稳,国际标准设计,可与标准化工离心泵互换,方便用户更换和使用;
9.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;
产品用途:
广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6-6.4Mpa、流量:2-1400m3/h、扬程:20-200m、功率:1.1-400kw
适用温度:-30~120℃,采用新型材料耐温可达-50~450℃;
选装配件:温度监控装置,防空运转装置,泄漏监控装置;
注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。

二、结构图:



三、性能曲线图:

四、性能参数表:
