TCGF无泄漏衬氟高温耐颗粒磁力泵
TCGF无泄漏衬氟高温耐颗粒磁力泵
型号意义 TCGF80-65-160
T 企业代号
C 磁力驱动
G 高温型
F 氟塑料材质
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: TCGF无泄漏高温衬氟磁力泵/ CQBL氟塑料磁力泵/IMD衬氟磁力泵/IMCF衬氟磁力泵/氟合金磁力泵/高温磁力泵/耐颗粒磁力泵/耐酸磁力泵/无泄漏磁力泵/无泄漏泵/盐酸磁力泵/硫酸泵
输送介质: 硫酸,盐酸,氢氟酸,王水,溴化物,耐含有颗粒,结晶高温酸性介质
适用行业: 化工,医药,制酸,氢氟酸,易燃,易爆,易挥发,高危行业
产品特点: 德国标准。****产品,无泄漏、耐含有少量颗粒,结晶高温酸性介质
结构形式: 德国标准,卧式、泵与电机联轴器连接
口径: 25~200mm
流量: 1.5~400m3/h
扬程: 10~80m
转速: 1450/2900r/min
工作温度: -20~+160℃
压力等级: 1.6Mpa
功率: 1.1~110KW
材料: 衬氟,PTFE,PFA

一、产品简介:

TCGF无泄漏衬氟高温磁力泵(简称:衬氟磁力泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵,也就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,过流部件全部采用氟塑料制造,可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质,隔离套采用特殊材料制造具有高强度的力学性能,消除了磁力泵存在的磁涡流现象,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,****解决了机械传动泵的轴封泄漏,而设计的全密封、无泄漏、无污染、耐强酸、高效节能的新型无泄漏耐酸泵,性能达到国际标准、可替代价格昂贵不锈钢,特殊合金材料、进口的化工泵。
产品优点:
1.TCGF无泄漏衬氟高温磁力泵是我公司自行研发设计全密封、无泄漏、无污染、耐强酸的新型工业用泵;
2. 泵体采用铸铁内衬氟塑料(PTFE、FEP、PFA)整体烧结压制而成,内转子、泵盖、叶轮、隔离套等过流部件采用金属嵌件外包氟塑料(PTFE、FEP、PFA)整体烧结压制而成;
3.泵轴采用CR13外包氟塑料(PTFE、FEP、PFA)整体烧结压制而成,不会出现传统磁力泵泵轴断裂的问题;
4.氟塑料(PTFE、FEP、PFA)是当今世界最****耐腐蚀材料(俗称:塑料王),可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;
5.磁铁选用新型永磁体,具有良好的磁性,耐高温,不退磁;
6.轴套、滑动轴承采用高耐磨的碳化硅(SSIC)、碳纤等材料,并设置了润滑槽,有效地保证泵的使用寿命;
7.密封采用封闭式静密封,****解决了介质泄漏。
8.无需独立润滑和冷却水,降低了能耗。
9.直联后拉式设计,无需拆卸管道,维修方便。
10.卧式安装,结构紧凑、占地面积小,振动小,噪音低,运行特别平稳;
11.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;
设计
•单级、氟塑料内衬的、磁力驱动化工离心泵。
•尺寸和性能参数符合EN22858/ISO2858/ISO5199。
•重载型的水平设计、无密封、无漩涡电流。
可选择
•直连式设计TCGF
•联轴式设计TICGF
•直连式自吸式设计TCZGF
•联轴式自吸式设计TICZGF
产品用途:用于化工、医药、石油化工、水处理、纸浆和金属加工以及垃圾处理/再循环行业输送腐蚀性的、有危害的、被污染的或洁净的介质。
TCGF系列被认为:
•适用于困难的操作条件下的介质
•不锈钢不足以抵抗其腐蚀的介质
•用于替代昂贵的稀有金属(哈氏全合金,蒙乃尔、钽等)制成的泵
•用于含有大量固体、有结晶的、有毒的、高温的介质或其他有毒害性的介质
性能范围:设计压力:1.6Mpa、流量:2-500m3/h、扬程:12-125m、功率:1.1-55kw
适用温度:-20~180℃;
选装配件:温度监控装置,防空运转装置,泄漏监控装置;

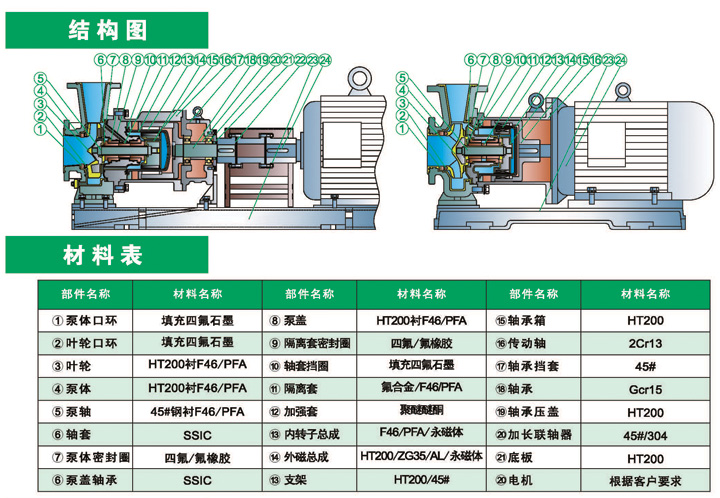

二、解剖图:

三、性能曲线图:

四、性能参数表:
