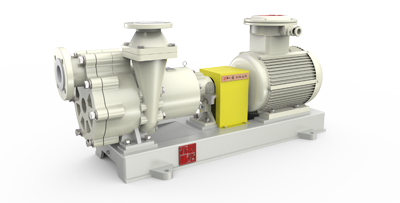

TICZF无泄漏衬氟磁力自吸泵
TICZF无泄漏衬氟磁力自吸泵
名称: TICZF无泄漏衬氟磁力自吸泵/ CQBZ氟塑料自吸磁力泵/ZMD衬氟自吸磁力泵/IMCZ衬氟磁力泵/氟合金磁力泵/化工磁力泵/耐酸磁力泵/无泄漏磁力泵/无泄漏泵/盐酸磁力泵/硫酸泵
型号意义 TICZF80-65-160
T 企业代号
I 国际标准化工离心泵
C 磁力驱动
Z 自吸泵
F 氟塑料材质
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
输送介质: 硫酸,盐酸,氢氟酸,王水,溴化物,苯,酚,脂,氯等强酸性腐蚀性液体
适用行业: 化工,医药,制酸,易燃,易爆,易挥发,高危行业
产品特点: 无泄漏、耐酸
自吸高度: 卧式、泵与电机联轴器连接
结构形式: 4M
口径: 25~100mm
流量: 1.5~100m3/h
扬程: 10~80m
转速: 2900r/min
工作温度: -20~+160℃
压力等级: 1.6Mpa
功率: 1.1~30KW
材料: 衬氟,PTFE,PFA

一、产品简介:

产品概述:
无泄漏衬氟磁力自吸泵(简称:衬氟磁力自吸泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递,采用外混式轴向回水结构设计,就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用,彻底解决了机械传动泵的轴封泄漏,而设计的全密封、无泄漏、无污染、强自吸、耐强酸、高效节能的新型工业用泵。性能达到国际标准、可替代价格昂贵不锈钢,特殊合金材料、进口的化工泵。
产品优点:
1.TICZF无泄漏磁力自吸泵是皖氟龙根据IS02858/GB5662/DIN24256国际标准,将无泄漏磁力泵和自吸离心泵性能相结合,自行设计研发的大功率、高扬程、全密封、无泄漏、无污染、强自吸、耐强酸的新型工业用泵,技术指标达到国内外同类产品先进水平;
2.泵体、内转子、泵盖、叶轮、隔离套等过流部件材质均采用上海三爱富新材料股份有限公司或美国杜邦集团有限公司生产的聚四氟乙烯和聚全氟乙丙烯树脂;
   泵体和泵盖采用氟塑料材质进行模压烧结成型,尺寸精准流道光洁,保证泵的耐腐蚀性和耐压性;
   叶轮也采用氟塑料模压烧结成型,保证了可靠的扭矩传递,其闭式结构流道优化设计高效率低NPSHR值,保证了泵流量及扬程稳定性;
   隔离套更是采用氟塑料材质进行模压烧结成型低漩涡隔套设计,具有较高的耐破裂压力、安全系数高及消除所有多余的热量而减少了能耗,同时将泵腔与外界完全隔离,使泵室完全处于密封状态,是输送过程中达到无泄漏。同时部件模块化设计,互换性好!
3.氟塑料(PTFE、FEP、PFA)是当今世界最优秀耐腐蚀材料(俗称:塑料王),可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;
4.磁铁选用铁氧体磁体、钕铁硼和钐钴,具有良好的磁性,耐高温,不退磁;它的磁能积为28兆高斯奥特斯,可耐受温度的极限是350℃,在常规冷却的条件下,限定其最高使用温度为260℃,可以最大程度不免退磁,使得磁材料的理论使用寿命高达20年;
5.轴套、滑动轴承采用高耐磨的碳化硅、石墨、四氟等材料,并设置了润滑槽,有效地保证泵的使用寿命;
6.无泄漏,所有密封点采用封闭式静密封密封,通过磁性联轴器驱动,不需要氮气密封,安全、经济和高效,彻底解决了介质泄漏;
7.气液混合自吸式设计,具有强自吸功能,自吸高度可达4m;
8.无需独立润滑和冷却水,降低了能耗;
9.国际标准轴联后拉式设计,无需拆卸管道,维修方便;
10.卧式安装,振动小,噪音低,运行平稳;
11.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;
产品用途:
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于易燃、易爆、易挥发、有毒、强酸碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6Mpa、流量:2-120m3/h、扬程:12-80m、功率:1.1-55kw
适用温度:-20~120℃,采用新型材料耐温可达180℃;
选装配件:温度监控装置,防空运转装置,泄漏监控装置;
注意事项: 当介质比重大于1.3m g/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。

二、结构图:

三、性能曲线图:

四、性能参数表:

型号 流量 杨程 效率 蚀量 进口x出口 自吸 转速 功率 质量
m3/h m % m mm 高度m 时间s r/min kw kg
TICZF25-25-125 1.5 19 10 3 25x25 1 180 2900 2.2 65
3.6 18 20
6 16 30
TICZF40-32-125 5 22 35 3 40x32 1 180 2900 3 47
8 20 42
12 17 40
TICZF40-32-160 5 32 24 3.5 40x32 3 150 2900 4 160
8 30 48
12 28 45
TICZF50-40-125 8 22 35 3 50x40 1 180 2900 3 47
12 20 42
15 17 40
TICZF50-40-160 8 32 24 3.5 50x50 3 150 2900 4 160
12 30 48
15 28 45
TICZF50-40-200 8 47 24 3.5 50x40 3 150 2900 7.5 210
12 45 35
15 43 32
TICZF50-40-250 8 72 20 4 50x40 3 150 2900 15 320
12 70 26
25 65 39
TICZF65-50-160 15 32 40 4 65x50 3 200 2900 7.5 210
25 30 55
35 27 48
TICZF65-50-200 15 47 30 4 65x50 3 180 2900 11 300
25 45 42
35 38 44
TICZF65-50-250 15 72 30 4 65x50 3 180 2900 18.5 440
25 70 41
35 65 42
TICZF80-65-160 35 32 54 4.5 80x50 3 150 2900 11 284
50 30 58
60 25 48
TICZF580-50-200 35 47 45 4.5 80x50 3 180 2900 15 330
50 45 53
60 42 46
TICZF80-50-250 35 72 45 5 80x50 3 180 2900 30 550
50 70 50
60 65 43
TICZF100-80-160 65 32 54 6 100x80 3 250 2900 18.5 390
100 30 60
110 26 54
TICZF100-80-200 65 46 48 6 100x80 3 250 2900 30 500
100 45 55
110 40 48
