当前位置:首页>> 产品中心 >> 无泄漏衬氟磁力泵  产品详情
Untitled Document

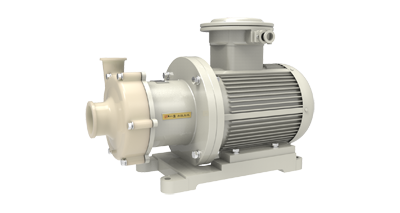

TCSF无泄漏衬氟磁力泵
TCSF无泄漏衬氟磁力泵
型号意义 16TCSF-15
T 企业代号
C 磁力驱动
S 轻型
F 氟塑料材质
16 进口口径80mm
15 扬程15m
名称: TCSF无泄漏衬氟磁力泵/ CQB氟塑料磁力泵/氟合金磁力泵/化工磁力泵/耐酸磁力泵/无泄漏磁力泵/无泄漏泵/盐酸磁力泵/硫酸专用泵/磁力泵
输送介质: 硫酸,盐酸,王水,溴化物,苯,酚,脂,氯等强酸性腐蚀性液体
适用行业: 化工,医药,制酸,易燃,易爆,易挥发,高危行业
产品特点: 无泄漏、耐酸性
结构形式: 卧式、泵与电机直联
口径: 25~65mm
流量: 0.8-25m3/h
扬程: 3-40m
转速: 2900r/min
工作温度: -20~+100℃
压力等级: 0.6Mpa
功率: 0.18-5.5kw
材料: 衬氟,PTFE,PFA

一、产品简介:

产品概述:
无泄漏氟塑料磁力泵(简称:氟塑料磁力泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵,也就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,过流部件全部采用氟塑料制造,可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,而设计的全密封、无泄漏、无污染、耐强酸、高效节能的新型无泄漏耐酸泵,性能达到国际标准、可替代价格昂贵不锈钢,特殊合金材料、进口的化工泵。
产品优点:
1.TCSF无泄漏氟塑料磁力泵是小流量、低扬程、全密封、无泄漏、高效节能的新型耐酸泵;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.氟塑料(PTFE、FEP、PFA)是当今世界最优秀耐腐蚀材料(俗称:塑料王),对任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;
4.磁铁选用铁氧体磁体,具有良好的磁性,耐高温,不退磁;
5.动环、滑动轴承采用高耐磨耐温的石墨、四氟等材料,有效地保证泵的使用寿命;
6.密封采用封闭式静密封,彻底解决了介质泄漏。
7.无需独立润滑和冷却水,降低了能耗。
8.直联后拉式设计、卧式安装,结构紧凑、占地面积小,振动小,噪音低,运行特别平稳;
9.外磁直接与电机、转轴相连,采用直联式设计,具有结构简单、无需对中、传动效率高、噪音小、振动小等优点;
产品用途:
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于易燃、易爆、易挥发、有毒、强酸碱、有机容剂和贵重液体的输送。
性能范围:设计压力:0.6Mpa、流量:0.8-25m3/h、扬程:3-40m、功率:0.18-5.5kw
适用温度:-20~120℃,采用新型材料耐温可达180℃;
选装配件:防空运转装置,泄漏监控装置;
注意事项:输送比重大于1.3m g/cm3的介质应在订货时说明;禁止空运转;禁止输送含有颗粒或有结晶的介质。

二、结构图:

三、性能曲线图:

四、性能参数表:

规格型号

流量
m3/h

扬程
m

进口
mm

出口
mm

气蚀余量
m

转速
r/min

电机功率
kw

重量
Kg

16TCSF-2D

0.6

2

16

12

9

2900

0.025

5

15TCSF-3.2D

0.8

3.2

15

15

6.0

2900

0.180

7

20TCSF-7D

1.6

7

20

15

6.0

2900

0.180

8

25TCSF-11D

2.5

11

25

20

6.0

2900

0.370

12

32TCSF-13D

5.5

13

32

20

6.0

2900

0.550

18

40TCSF-15D

6.3

15

40

14

5.0

2900

0.750

35

40TCSF-11D

6

11

40

40

5.0

2900

0.550

20

40TCSF-18D

6.5

17.5

40

40

3.7

2900

1.1

40

50TCSF-20D

12

20

50

32

3.5

2900

1.5

45

50TCSF-20DA

12.5

20

50

32

3.5

2900

2.2

70

50TCSF-32D

12.5

32

50

32

3.5

2900

4.0

90

65TCSF-25D

20

25

65

50

4.0

2900

4.0

100

65TCSF-32D

17.5

32

65

50

4.0

2900

4.0

100

65TCSF-36D

8

36

65

50

4.0

2900

5.5

120

65TCSF-80D

25

80

65

40

4.0

2900

18.5

315

80TCSF-32D

50

32

80

65

4.0

2900

11.0

285

80TCSF-80D

50

80

80

50

5.0

2900

30.0

390
100TCSF-32D

100

32

100

80

5.0

2900

18.5

260

100TCSF-50D

100

50

100

65

4.5

2900

30.0

390

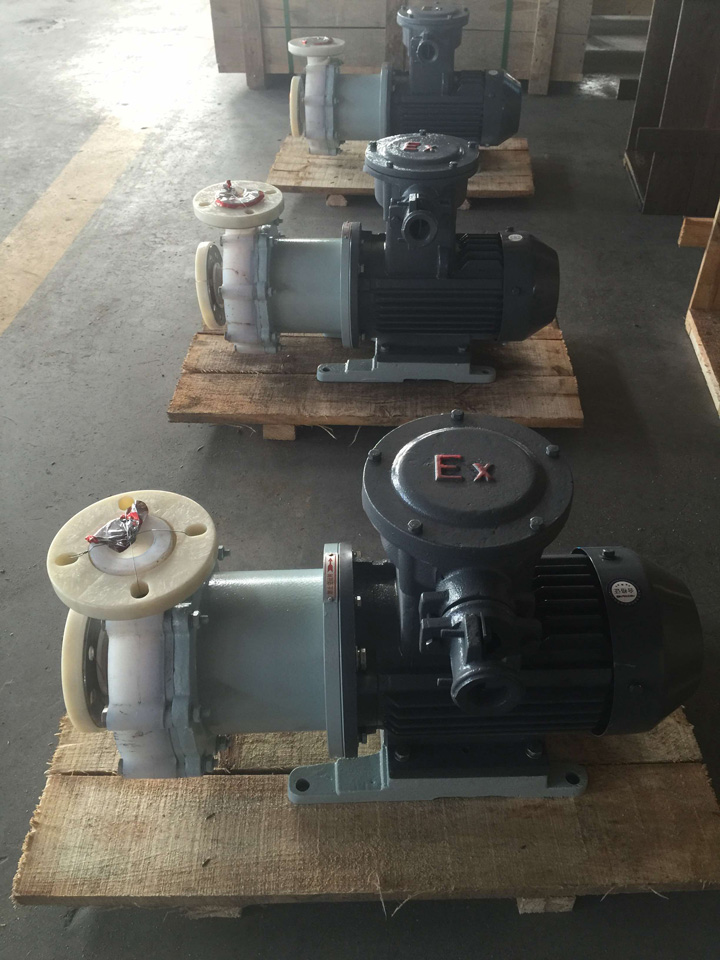

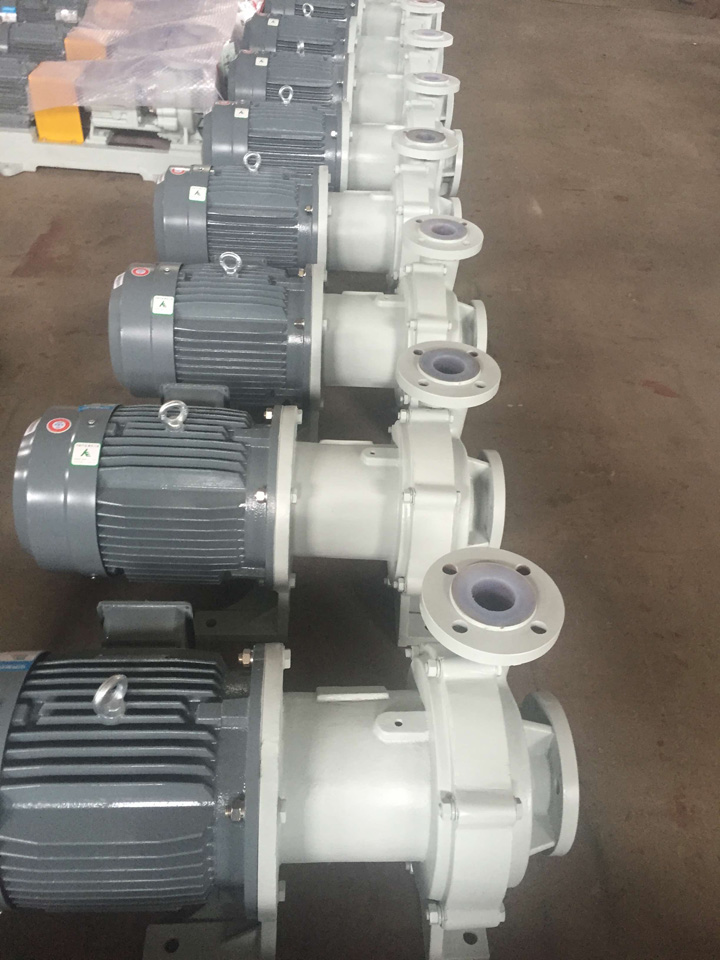

产品实景:

使用现场



售后服务
