当前位置:首页>> 产品中心 >> 金属化工离心泵  产品详情
Untitled Document

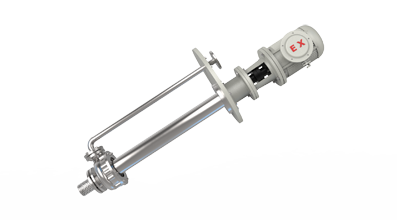

TY不锈钢液下泵
TY不锈钢液下泵
型号意义 TY40-50
T 企业代号
Y 液下泵
40 进口口径40mm
50 扬程50m
名称: TY不锈钢液下泵/ TY液下泵/不锈钢液下泵/长轴液下泵/排污液下泵/液下泵
输送介质: 中性或腐蚀性液体
适用行业: 化工,医药,环保,废水,水,处理,海化淡化
产品特点: 液下深度可调
结构形式: 国标、卧式、泵与电机联轴器连接
口径: 25~200mm
流量: 1.5~400 m3/h
扬程: 10~125m
转速: 1450/2900r/min
工作温度: -20~+350℃
压力等级: 1.6Mpa
功率: 1.1~110KW
材料: 304、304L、316、316L、HC276、TA2

一、产品简介:

产品概述:
TY 液下泵是按照国家标准设计,其接触液体的液下部分全部采用不锈钢制造,根据用户的工况需求,液下深度为1到8米不等,泵主机部分全部放置在液体内,具有耐腐蚀范围广、效率高、轴联接结构安全可靠、拆卸方便等优点,无需灌液即能抽送,由于泵运转产生的轴向力及径向力分别由滚动轴承和滑动轴承支撑,因此运行宁静无噪音,是真正集环保与节能于一身的高科持产品、具有耐腐蚀性强、耐磨性好、机械强度高、不氧化、无毒素分解、食品级等特点。设计合理,结构紧凑,性能可靠,使用维修方便,效率高,高效节能。
产品优点:
1.TY液下泵按照国家标准设计的高效节能的新型液下离心泵;
2.泵体、泵盖、叶轮等过流部件均采用优质不锈钢或特殊材料制造;
3.无轴封,轴承、轴套采用高耐磨耐温的石墨、四氟等材料,有效地保证泵的使用寿命;
4.无需灌液即能抽送、液下深度可达8m;
5.无需独立润滑和冷却水,降低了能耗;
6.立式安装,结构紧凑、振动小,噪音低,效率高、运行平稳;
7.可按要求订做保温、高温液下泵。
产品用途:
广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送强腐蚀性液体,尤其适用于浓酸、无水酸、强碱、强氧化剂、有机溶剂等强腐蚀性介质的输送。
性能范围:设计压力1.6-10Mpa;流量1.8-400m3/h;扬程15-125m;功率1.5-280kw
适用温度:-20~120℃,采用新型材料耐温可达350℃;
注意事项:输送比重大于1.3mg/cm3的介质应在订货时说明;禁止空运转;禁止输送含有颗粒或有结晶的介质。

二、结构图:

三、性能曲线图:

四、性能参数表:

型号 转速
r/min
流量
m3/h
扬程
m
效率
汽蚀余量
m
进口X出口
mm
电机功率
kw
25TY-20 2900 1.5 22 28 2.5 25×20 2.2
2 20 34.5 2.5
3.2 18.5 36 3
25TY-32 2900 1.5 34.3 24 2.5 25×20 3
2 32 32 2.5
3.2 29.6 33 3
25TY-50 2900 1.5 52.5 28 2.5 25×20 5.5
2 50 32 2.5
3.2 48 30 3
25TY-80 2900 1.5 82 26 2.5 25×20 11
2 80 30 2.5
3.2 78.5 28 3
32TY-20 2900 2 22 40 2.5 32×20 2.2
3.2 20 44 2.5
5.5 18.5 42 3
32TY-32 2900 2 34.3 40 2.5 32×20 3
3.2 32 44 2.5
5.5 29.6 42 3
32TY-50 2900 2 52.5 32 2.5 32×20 5.5
3.2 50 36 2.5
5.5 48 34 3
32TY-80 2900 2 82 26 2.5 32×20 11
3.2 80 30 2.5
5.5 78.5 28 3
40TY-20 2900 4.4 22 41 2.5 40×25 2.2
6.3 20 46 2.5
8.3 18.5 43 3
40TY-32 2900 4.4 34.3 35 2.5 40×25 3
6.3 32 40 2.5
8.3 29.6 38 3
40TY-50 2900 4.4 52.5 26 2.5 40×25 7.5
6.3 50 33 2.5
8.3 48 32 3
40TY-80 2900 4.4 82 24 2.5 40×25 11
6.3 80 28 2.5
8.3 78.5 28 3
50TY-20 2900 7.5 22 43 2 50×32 3
12.5 20 51 2
15 18.5 49 2.5
50TY-32 2900 7.5 34.3 33 2 50×32 4
12.5 32 44.5 2
15 29.6 46 2.5
50TY-50 2900 7.5 52.5 28 2 50×32 7.5
12.5 50 37 2
15 48 40.5 2.5
50TY-80 2900 7.5 82 23 2 50×32 15
12.5 80 32 2
15 78.5 36.5 2.5
65TY-20 2900 15 21.8 37 2 65×50 4
25 20 57 2
30 18.5 60 2.5
65TY-32 2900 15 35 44 2 65×50 5.5
25 32 53 2
30 30 57 2.5
65TY-50 2900 15 53 41 2 65×40 11
25 50 50 2
30 47 53.5 2.5
65TY-80 2900 15 82 34 2 65×40 18.5
25 80 46 2
30 78 50 2.5
65TY-125 2900 15 127 28 2.5 65×40 30
25 125 39 2.5
30 123 48.5 3
80TY-20 2900 30 22.5 53 3 80×65 7.5
50 20 57 3
60 18 47 3.5
80TY-32 2900 30 36 52 2.5 80×65 11
50 32 62 2.5
60 29 60 3
80TY-50 2900 30 53 53 2.5 80×50 15
50 50 60 2.5
60 47 58 3
80TY-80 2900 30 84 44 2.5 80×50 30
50 80 55 2.5
60 75 57 3
80FY-125 2900 30 128 39 2.5 80×50 45
50 125 48 2.5
60 123 47.5 3
100TY-20 2900 60 24 59 4 100×80 11
100 20 67 4.5
120 16.5 57 5
100TY-32 2900 60 36 56 3.5 100×80 15
100 32 67 4
120 28 68 5
100TY-50 2900 60 54 57 3 100×65 30
100 50 67 3.6
120 47 66 4.8
100TY-80 2900 60 87 52 3.5 100×65 45
100 80 63 3.8
120 74.5 62 4.8
100TY-125 2900 60 133 48 3 100×65 75
100 125 57 3.6
120 118 59 4.2
125TY-20 2900 120 23 63 4.5 125×100 22
200 20 72 4.5
240 18 65 5
125TY-32 2900 120 35 57 3.8 125×100 30
200 32 70 4.2
240 28 69 5
125TY-50 1450 120 55 57 2.5 150×125 45
100 50 70 2.5
240 45 67 3
150TY-20 1450 120 132.5 56 4 125×100 22
200 20 65 4.5
240 120 58 5
150TY-32 1450 120 52 51 2.5 125×100 30
200 32 57 2.5
240 48.5 53 3
150TY-50 1450 120 53 56 2.5 150×125 45
200 50 65 2.8
240 46 58 3.5
200TY-20 1450 240 21.5 68 3.5 200×150 37
400 20 74 4.3
460 17.5 70 5
200TY-32 1450 240 37 62 3 200×150 75
400 32 74 3.5
460 28.5 72 4
200TY-50 1450 240 55 62 3 200×150 110
400 50 73 3.8
460 45 70 4.5
250TY-20 1450 600 22 75 4.1 250×200 75
800 20 78 5
960 16 77 6
250TY-32 1450 600 34 73 4.8 250×200 90
800 32 75 5.5
960 28 75 6.4
250TY-50 1450 600 54.5 55 3.5 250×200 160
800 50 68 4.3
960 39 70 5
300TY-32 1450 1550 35 58 3.6 300×250 220
1400 32 74 4.5
1300 26 65 5.4
300TY-50 1450 1550 55 65 4.1 300×250 315
1400 50 75 5
1300 42.5 73 6
