TIJB化工流程保温离心泵
TIJB化工流程保温离心泵
型号意义 TIJB80-65-160
T 企业代号
I 国际标准化工离心泵
J 耐碱离心泵
G 高温型
B 保温型
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: TIG不锈钢化工保温泵/IHB化工保温泵/ IHG化工高温离心泵/ 化工离心泵/ISO离心泵/高温碱泵/
输送介质: 中性或有腐蚀性液体
适用行业: 制碱,氯碱,纯碱,石油,化工,冶炼,废水,环保,海化淡化
产品特点: 底脚支撑
结构形式: ISO2858标准、卧式、泵与电机联轴器连接
口径: 25~200mm
流量: ~400 m3/h
扬程: ~125m
转速: 1450/2900r/min
工作温度: -20~+250℃
压力等级: 1.6Mpa
功率: ~110KW
材料: 304、304L、316、316L、2205、HC276

一、产品简介:

产品概述:
TIJB化工流程保高温离心泵[简称:保高温离心泵]是按照国家标准设计的新技术产品并结合TI泵的工艺设计制造。在结构设计上,加粗了轴径、缩短了悬臂比,消除了化工泵的弊病,提高了运行稳定性,降低了维修费用和运行成本。对机械密封和密封腔结构进行了不断地探索和改进,成功地使用于纯碱、氯碱、制盐、冶金、造纸、环保等行业及易结晶、多颗粒的工况、可输送悬浮物颗粒小于3mm,含固量小于5%的液体。该泵具有耐腐、耐磨、耐高温、不氧化、机械强度高、运转平稳、结构****合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。不锈钢高(保)温泵体设计了双层冷却(保温)装置,可使用液氮、水(蒸汽)对泵体内介质降温(保温),保证了介质在输送过程中不会冷凝、结晶、汽化等现象,而设计的耐高温、保温,高效节能的新型工业用泵,性能达到国际标准,可替代价格昂贵进口化工泵。
产品优点:
1. TIJB化工流程保高温离心泵是根据IS02858/GB5662/DIN24256国际标准自行设计研发的保温新型工业用泵,技术指标达到国内外同类产品****水平;
2.泵体、泵盖、叶轮等过流部件均采用优质不锈钢或特殊材料制造;
2.1.保温泵泵体和泵盖设计了双层保温装置,可使用蒸气等对泵体内介质保温,保证了介质在输送过程中不会冷凝,结晶,汽化;
2.2.高温泵泵体和泵盖设计了双层冷却装置,可使用水、氮气等对泵体内介质冷却,确保进入泵内的介质保持在较低的温度;
4.机封采用单端面、内装式平衡型波纹管机械密封,设计压力12MPa,设计温度300℃;采用API610标准plan32冲洗方案,密封冷却水压力8.3~8.5Mpa;
5.卧式安装,振动小,噪音低,运行平稳,国际标准设计,可与标准化工离心泵互换,方便用户更换和使用;
产品用途:
广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于强液、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6Mpa、流量:2-1400m3/h、扬程:20-125m、功率:1.1-400kw;
适用温度:水冷:-30~200℃;
注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。

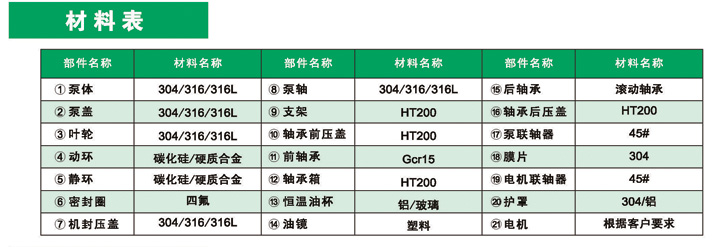

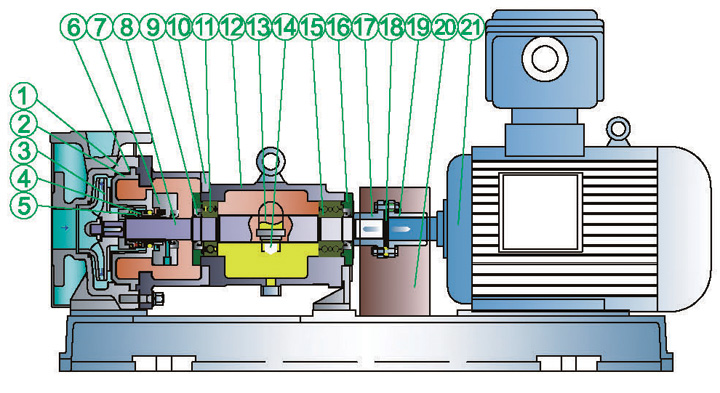

二、结构图:

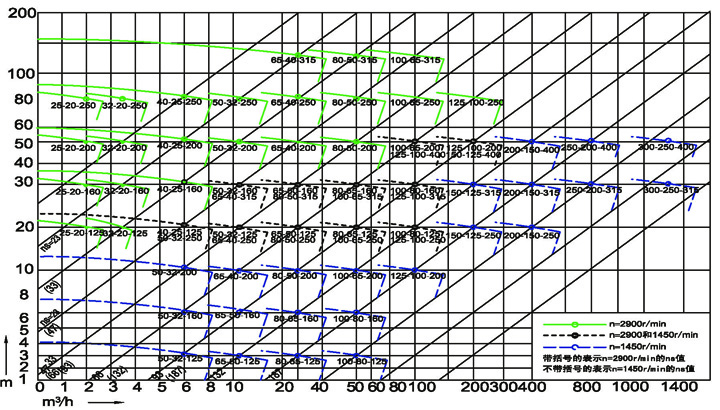

三、性能曲线图:

四、性能参数表:

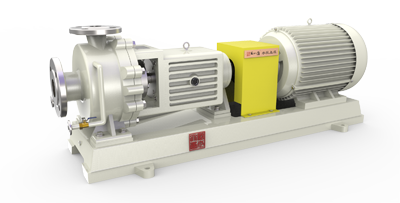

产品实景

使用现场
