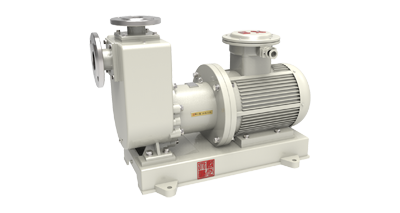

TCZ无泄漏磁力自吸泵
TCZ无泄漏磁力自吸泵
型号意义 TCZ80-65-160
T 企业代号
C 磁力驱动
Z 自吸型
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: TCZ无泄漏磁力自吸泵/ZCQ不锈钢磁力自吸泵/CQBZ磁力自吸泵/无泄漏磁力泵/甲醇磁力泵
输送介质: 醇,苯,酚,脂,氯等中性或腐蚀性液体
适用行业: 化工,医药,易燃,易爆,易挥发,高危行业
产品特点: 永磁体、强自吸、无泄漏
结构形式: 卧式、泵与电机直联
自吸高度: 4m
口径: 25~125mm
流量: 1.5~120 m3/h
扬程: 10~125m
转速: 1450/2900r/min
工作温度: -20~+350℃
压力等级: 1.6Mpa
功率: 1.1~75KW
材料: 304、304L、316、316L、HC276

一、产品简介:

产品概述:
无泄漏磁力自吸泵(简称:磁力自吸泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递,采用外混式轴向回水结构设计,就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用,****解决了机械传动泵的轴封泄漏,而设计的全密封、无泄漏、无污染、强自吸、高效节能的新型工业用泵,性能达到国际标准、可替代价格昂贵进口的化工泵。
设计特点:
1.TCZ无泄漏磁力自吸泵是我公司将无泄漏磁力泵和自吸离心泵性能相结合,自行研发设计全密封、无泄漏、无污染、强自吸的新型工业用泵;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.磁铁选用铁氧体磁体、钕铁硼和钐钴,具有良好的磁性,耐高温,不退磁;它的磁能积为28兆高斯奥特斯,可耐受温度的极限是350℃,在常规冷却的条件下,限定其最高使用温度为260℃,可以********不免退磁,使得磁材料的理论使用寿命高达20年;
4.轴套、滑动轴承采用高耐磨的碳化硅、石墨、四氟等材料,并设置了润滑槽,有效地保证泵的使用寿命;
5.无泄漏,所有密封点采用封闭式静密封密封,通过磁性联轴器驱动,不需要氮气密封,安全、经济和高效,****解决了介质泄漏;
6.气液混合自吸式设计,具有强自吸功能,自吸高度可达4m;
7.无需独立润滑和冷却水,降低了能耗;
8.直联后拉式设计,无需拆卸管道,维修方便;
9.卧式安装,振动小,噪音低,运行平稳;
10.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;
产品用途:
广泛应用于石油、化工、、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6Mpa、流量:2-200m3/h、扬程:12-125m、功率:1.1-55kw
适用温度:-30~120℃,采用新型材料耐温可达350℃;
选装配件:温度监控装置,防空运转装置,泄漏监控装置;
注意事项:当介质比重大于1.3m g/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。

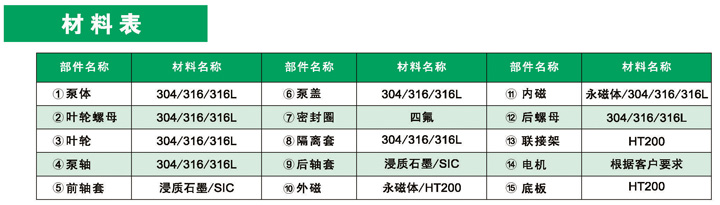

二、结构图:



三、性能曲线图:

四、性能参数表:

型号

转速
r/min

流量
m3/h
扬程
m
效率
汽蚀余量
m
进口X出
mm
电机功率
kw
整机质量
kg
TCZ25-20-125 2900 1.5 22 18 2.5 25×20 1.1 80
2 20 20 2.5
3.2 18.5 24 3
TCZ25-20-160 2900 1.5 34.3 19 2.5 25×20 1.5 85
2 32 22 2.5
3.2 29.6 25 3
TCZ25-20-200A 2900 1.5 42 28 2.5 25×20 3 155
2 40 32 2.5
3.2 38 30 3
TCZ25-20-200 2900 1.5 52.5 18 2.5 25×20 3 160
2 50 20 2.5
3.2 48 22 3
TCZ25-20-250A 2900 1.5 62 26 2.5 25×20 5.5 210
2 60 30 2.5
3.2 58 28 3
TCZ25-20-250B 2900 1.5 72 26 2.5 25×20 7.5 230
2 70 30 2.5
3.2 68 28 3
TCZ25-20-250 2900 1.5 82 12 2.5 25×20 7.5 240
2 80 18 2.5
3.2 78.5 26 3
TCZ32-20-125 2900 2 22 20.5 2.5 32×20 1.5 83
3.2 20 20 2.5
5.5 18.5 18 3
TCZ32-20-160 2900 2 34.3 20.5 2.5 32×20 2.2 90
3.2 32 20 2.5
5.5 29.6 18 3
TCZ32-20-200A 2900 2 42 25 2.5 32×20 4 180
3.2 40 24 2.5
5.5 38 21.5 3
TCZ32-20-200 2900 2 52.5 32 2.5 32×20 4 180
3.2 50 36 2.5
5.5 48 34 3
TCZ32-20-250A 2900 2 62 22 2.5 32×20 7.5 250
3.2 60 26 2.5
5.5 58 28.5 3
TCZ32-20-250B 2900 2 72 26 2.5 32×20 7.5 250
3.2 70 30 2.5
5.5 68 28 3
TCZ32-20-250 2900 2 82 26 2.5 32×20 7.5 310
3.2 80 30 2.5
5.5 78.5 28 3
TCZ40-25-125 2900 4.4 22 16 2.5 40×25 1.5 140
6.3 20 20 2.5
8.3 18.5 23 3
TCZ40-25-160 2900 4.4 34.3 30 2.5 40×25 3 160
6.3 32 31 2.5
8.3 29.6 32 3
TCZ40-25-200A 2900 4.4 42 30 2.5 40×25 4 200
6.3 40 31 2.5
8.3 38 32 3
TCZ40-25-200 2900 4.4 52.5 26 2.5 40×25 5.5 210
6.3 50 33 2.5
8.3 48 32 3
TCZ40-25-250A 2900 4.4 62 20 2.5 40×25 11 254
6.3 60 23 2.5
8.3 58 30 3
TCZ40-25-250B 2900 4.4 72 24 2.5 40×25 11 240
6.3 70 28 2.5
8.3 68 28 3
TCZ40-25-250 2900 4.4 82 24 2.5 40×25 11 280
6.3 80 28 2.5
8.3 78.5 28 3
TCZ50-32-125 2900 7.5 22 43 2 50×32 2.2 167
12.5 20 51 2
15 18.5 49 2.5
TCZ50-32-160 2900 7.5 34.3 35 2 50×32 3 192
12.5 32 47 2
15 29.6 47 2.5
TCZ50-32-200A 2900 7.5 42 28 2 50×32 7.5 238
12.5 40 39 2
15 38 43 2.5
TCZ50-32-200 2900 7.5 52.5 28 2 50×32 7.5 285
12.5 50 40 2
15 48 48 2.5
TCZ50-32-250A 2900 7.5 62 23 2 50×32 7.5 300
12.5 60 33 2
15 58 36.5 2.5
TCZ50-32-250B 2900 7.5 72 23 2 50×32 11 324
12.5 70 33 2
15 68 36.5 2.5
TCZ50-32-250 2900 7.5 82 23 2 50×32 11 344
12.5 80 33 2
15 78.5 36.5 2.5
TCZ65-50-125 2900 15 21.8 46 2 65×50 3 200
25 20 56 2
30 18.5 65 2.5
TCZ65-50-160 2900 15 35 46 2 65×50 5.5 225
25 32 56 2
30 30 65 2.5
TCZ65-40-200A 2900 15 42 41 2 65×40 11 290
25 40 52 2
30 38 53.5 2.5
TCZ65-40-200 2900 15 53 34 2 65×40 11 310
25 50 46 2
30 47 50 2.5
TCZ65-40-250A 2900 15 62 28 2 65×40 15 180
25 60 39 2
30 58 42.5 2.5
TCZ65-40-250B 2900 15 72 28 2 65×40 18.5 300
25 70 39 2
30 68 42.5 2.5
TCZ65-40-250 2900 15 82 33 2 65×40 18.5 340
25 80 48 2
30 78 50 2.5
TCZ65-40-315A 2900 15 105 28 2.5 65×40 30 521
25 100 39 2.5
30 98 42.5 3
TCZ65-40-315 2900 15 127 28 2.5 65×40 30 611
25 125 39 2.5
30 123 42.5 3
TCZ80-65-125 2900 30 22.5 52 3 80×65 5.5 280
50 20 65 3
60 18 70 3.5
TCZ80-65-160 2900 30 36 60 2.5 80×65 11 343
50 32 64 2.5
60 29 53 3
TCZ80-50-200A 2900 30 42 53 2.5 80×50 15 431
50 40 63 2.5
60 38 62 3
TCZ80-50-200 2900 30 53 53 2.5 80×50 15 454
50 50 63 2.5
60 47 55 3
TCZ80-50-250A 2900 30 62 44 2.5 80×50 22 410
50 60 57 2.5
60 58 59 3
TCZ80-50-250B 2900 30 72 44 2.5 80×50 30 490
50 70 57 2.5
60 68 59 3
TCZ80-50-250 2900 30 84 48 2.5 80×50 30 504
50 80 56 2.5
60 75 50 3
TCZ80-50-315A 2900 30 105 39 2.5 80×50 37 1056
50 100 51 2.5
60 98 52.5 3
TCZ80-50-315 2900 30 128 39 2.5 80×50 37 1247
50 125 51 2.5
60 123 52.5 3
TCZ100-80-125 2900 60 24 64 4 100×80 11 300
100 20 65 4.5
120 16.5 63 5
TCZ100-80-160 2900 60 36 60 3.5 100×80 15 408
100 32 70 4
120 28 65 5
TCZ100-65-200A 2900 60 42 63 3 100×65 18.5 488
100 40 72 3.6
120 38 71 4.8
TCZ100-65-200 2900 60 54 63 3 100×65 22 550
100 50 68 3.6
120 47 56 4.8
TCZ100-65-250A 2900 60 62 57 3.5 100×65 30 566
100 60 68 3.8
120 58 67 4.8
TCZ100-65-250B 2900 60 72 57 3.5 100×65 37 642
100 70 68 3.8
120 68 67 4.8
TCZ100-65-250 2900 60 87 60 3.5 100×65 37 711
100 80 68 3.8
120 74.5 67 4.8
TCZ100-65-315A 2900 60 105 48 3 100×65 75 948
100 100 62 3.6
120 98 64 4.2
TCZ100-65-315 2900 60 133 63 3 100×65 75 1278
100 125 65 3.6
120 118 62 4.2
TCZ125-100-200 2900 120 57.5 63 4.5 125×100 45 887
200 50 75 4.5
240 44.5 74 5
TCZ125-100-250A 2900 120 62 63 3.8 125×100 55 855
200 60 75 4.2
240 58 74 5
TCZ125-100-250B 2900 120 72 57 3.8 125×100 75 1215
200 70 68 4.2
240 68 67 5
TCZ125-100-250 2900 120 87 57 3.8 125×100 75 1219
200 80 68 4.2
240 72 67 5
