一、产品简介:

法兰式/对夹式蝶阀 蜗轮传动全衬里型 阀体全衬里、蝶板全衬里、蝶板与蝶板轴双D组合装配,蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。

   阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;从而达到产品结构紧凑、外形美观,工艺合理、性能可靠。

   保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。产品主体材料:铸钢、不锈钢、铸铁等,产品内衬材料:F4、F46、F3、F2、PFA、PVDF、FRPP、PE、PO。连接形式:对夹式、法兰式连接;适用温度:-25~180℃;驱动装置:电动、气动、蜗轮传动;公称压力:PN1.0、N1.6、PN2.5和CLASS150;公称通径:DN15-DN250。


二、性能参数表:

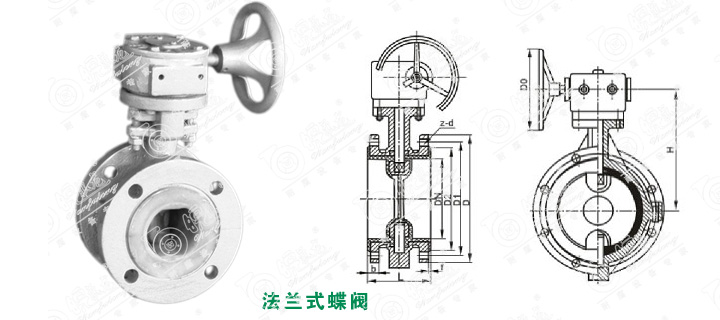

公称通径 主 要 尺 寸 参考值
DN(mm) PNS(inch) L D D1 D2 f b Z-d Do H
对夹 法兰
PN1.0MPa
40 3/2 33 106 150 110 85 3 19 4-18 150 140
50 2 43 108 165 125 100 3 21 4-18 150 140
65 5/2 46 112 185 145 120 3 21 4-18 150 150
80 3 46 114 200 165 135 3 21 8-18 150 165
100 4 52 127 220 180 155 3 23 8-18 200 180
125 5 56 140 250 210 185 3 23 8-18 200 200
150 6 56 140 285 240 210 3 25 8-23 280 220
200 8 60 152 340 295 265 3 25 8-23 280 270
250 10 68 165 395 350 320 4 28 12-23 200 320
300 12 78 178 445 400 370 4 23 12-23 240 330
350 14 78 190 505 460 430 4 28 16-23 240 385
400 16 102 216 565 515 480 4 28 16-26 280 430
450 18 114 265 615 565 530 4 30 20-26 280 480
500 20 127 229 670 600 580 4 30 20-26 320 540
600 24 154 267 780 725 680 5 34 20-30 320 610
700 28 165 292 895 840 795 5 36 24-30 360 650
800 32 190 318 1015 950 900 5 38 24-33 360 710
900 36 203 330 1115 1050 1000 5 40 28-33 380 780
1000 40 216 410 1230 1160 1050 5 42 28-36 400 900
1200 48 254 470 1455 1380 1330 5 44 32-39 400 1050
如需其它尺寸与标准,请电话联系我公司
