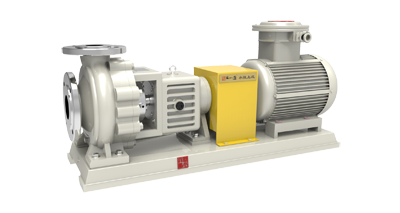

TI不锈钢离心泵
TI不锈钢离心泵
型号意义 TI80-65-160
T 企业代号
I 国际标准化工离心泵
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: TI不锈钢离心泵/IH化工离心泵/ 石油化工流程泵/ 化工离心泵/ISO离心泵/高温离心泵
输送介质: 输送低温度或高温液体、中性或有腐蚀性液体
适用行业: 石油,化工,冶炼,煤化工,废水,环保,海化淡化
产品特点: 底脚支撑
结构形式: ISO2858标准、卧式、泵与电机联轴器连接
口径: 25~200mm
流量: ~400 m3/h
扬程: ~125m
转速: 1450/2900r/min
工作温度: -20~+250℃
压力等级: 1.6Mpa
功率: ~110KW
材料: 304、304L、316、316L、2205、HC276、TA2

一、产品简介:

产品概述:
TI不锈钢化工离心泵是单级单吸悬臂式离心泵,输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858,具有性能范围广、效率高、"三化"水平高和维修方便等特点,是国家推广的节能产品。该泵具有耐腐、耐磨、耐高温、不氧化、机械强度高、运转平稳、结构****合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
产品优点:
1.TI不锈钢化工离心泵是根据IS02858/GB5662/DIN24256国际标准自行设计研发的,技术指标达到国内外同类产品****水平;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.轴封为内装式单端面机械密封,对磨的密封面可选配:碳化硅、硬质合金等材料,可按要求选配双端面机械密封和外装式机械密封,以达到各种工况要求。
4.国际标准轴联后拉式设计,无需拆卸管道,维修方便;
5.卧式安装,振动小,噪音低,运行平稳,国际标准设计,可与标准化工离心泵互换,方便用户更换和使用;
产品用途:
广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于强碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6Mpa、流量:2-1200m3/h、扬程:3-125m、功率:1.1-200kw
适用温度:-20~350℃;
注意事项: 当介质比重大于1.3m g/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。

二、结构图:

短支架

三、性能曲线图:

四、性能参数表:

产品实景:






不锈钢离心泵

不锈钢离心泵

使用现场
