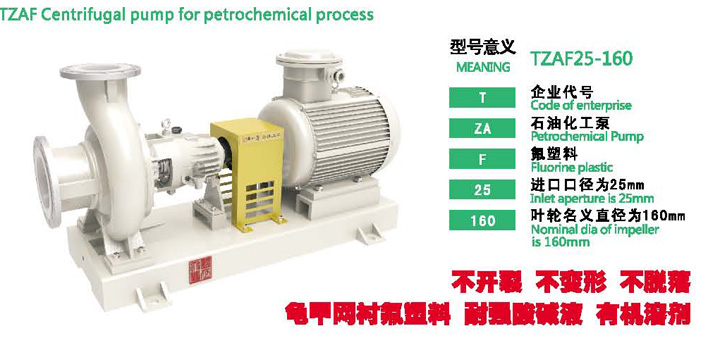

TZAF石油化工流程衬氟离心泵 (API610标准)新品发布
作者:匿名 来源:本站原创 发布:2017年6月1日

TZAF石油化工流程衬氟离心泵,按照API610和VDMA24297规范而设计、生产的产品。泵体为脚支撑。单吸径向叶轮,轴向吸入,径向排除。
根据使用条件,采用前、后口环及平衡孔进行水力平衡。用单端面或者双端面机械密封。并配有冷却、冲洗或密封液系统。
产品优点:
TZAF石油化工流程衬氟离心泵是采用的标准管路按API610规范设计。适用于长期输送任意浓度的强酸、碱、盐、强氧化剂等多种腐蚀性介质,其壳体采用碳钢外壳内衬聚全氟乙丙烯(FEP)及过流部件全部用塑料合金(PTFE、FEP)制成,集多种塑料泵之优点,具有耐腐蚀性强、耐磨性好、机械强度高、不老化、无毒素分解特点。该泵具有耐腐、耐磨、耐高温、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
1.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。氟塑料(PTFE、FEP、PFA)是当今世界最优秀耐腐蚀材料(俗称:塑料王),可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;
2.泵体和轴承架用中间连接段连接。根据不同的工况条件,中间连接段可采用不同的材质,避免输送强腐蚀介质时轴承架、轴承严重腐蚀。同时中间连接段设有水冷腔,通冷却循环水,阻隔高温介质将高温传到轴承上。
3.叶轮可用闭式、半开式、开式三种。可输送清洁,含颗粒,含少量气体介质。也可输送高温、低温、强腐蚀介质。叶轮设有平衡孔加耐腐环,平衡轴向力。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
4.密封形式可采用单、双端面机械密封,集装式单端面机械密封。对磨的密封面可选配:碳化硅、无压烧结碳化硅、陶瓷、四氟等材料,以达到输送各种介质的要求,保证了机封的使用寿命。根据不同情况和用户对冷却与冲洗要求,密封可按API682设计规范从案中选用。
5.轴承架设计有空冷散热片、风冷风扇三种形式,用户可根据使用工况选用。轴承由油环从油箱里溅稀油润滑。油箱内的油由水冷腔的水冷却,轴承内的热由冷水带走,以保证轴承随时处于正常工作状态
产品用途:
可输送各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸溶液;各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液;各种盐溶液;各种液态石油化工产品、有机化合物以及其它有腐蚀性的液体。该型泵适用于炼油厂、石油化学工业煤加工工程、低温工程、造纸业、制糖业、供水厂、海水淡化厂、发电厂、环保工程和船舶业等输送腐蚀性液体,尤其适用于强酸碱、有机容剂和贵重液体的输送。
性能范围:
口径:25~300mm,流量:5.5~2600m3/h,扬程:16~200m,
工作压力:2.5 MPa
工作温度:-30℃~ +180℃
注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转。
